Монтаж дренажной системы поэтапная технология

Самостоятельное обустройство дренажа на участке

Дренажная система – это сеть подземных труб и дренажных колодцев, защищающих территорию от избытка влаги. Она включает несколько тесно взаимодействующих подсистем – дренаж участка, фундамента и ливневую канализацию. Устройство дренажа – нетрудоемкий процесс, который по силам каждому без привлечения мастеров. Если он закладывается на этапе составления проекта сооружения (дома, дачи и т.д.), в будущем не потребуется делать перекопку на участке.

Задача дренажа – сбор и вывод лишней влаги (грунтовых, дождевых и талых вод), скапливаемой на придомовом участке. Результативность его работы определяется сухостью местности во время ливней либо оттепели. Правильно спроектированный и смонтированный водоотвод защищает фундамент от подтопления и разрушения и предохраняет землю от размывания. Современные водоотводы небольшие и легкие, примерная длина – 50 метров, вес – 25 кг, что облегчает их транспортировку и монтаж. Трубы разрезаются стандартной ножовкой.

Устройство дренажной системы обязательно в следующих случаях:

Подвальное помещение в здании находится ниже уровня залегания грунтовых вод.
Глинистая почва на участке. Глина отличается малой влагопроницаемостью.
Строительство жилого объекта будет проводиться у подножия холма, с которого стекают воды.

Планирование

Как и строительство, обустройство дренажа предварительно планируется. Перед составлением проекта приглашаются геодезисты для топографической съемки территории. Результаты исследований нужны для подробного и точного плана и определения уровня глубины дренажа. К бурению грунта приступают после составления нужной документации. Проект включает работу по составлению самого документа, смету оборудования, комплектующих деталей и монтаж.

Проект устройства дренажной системы

В процессе составления проекта учитывается расстояние между трубами или канавами и глубина их закладки или выкапывания траншеи.

Расстояние обусловлено типом почвы.

не более 10 метров на глинистой почве;
20 метров на суглинистой почве;
50 метров на песчаной почве.

Чем ближе расположены дрены, тем скорее удаляется влага на участке.

Глубина труб зависит от предельного уровня замерзания почвы. Замерзший водоотвод не способен функционировать ранней весной. При планировании определяется территория, где расположится коллекторный колодец для стоков размером не менее метра. При возможности организуется водоотток в ближайший водоем. При сбросе в водоем уровень трубы располагается выше возможного уровня воды в водоеме в период паводка. При несоблюдении данного условия вода может течь обратно на участок.

Подключение станции насосного оборудования по однотрубной схеме

Иногда дренажная система дополняется насосным оборудованием, обеспечивающим откачку воды из колодца при его быстром наполнении во время дождя либо паводка.

Разновидности дренажа

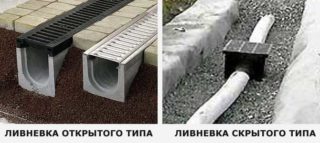

Существует 2 типа дренажной системы: открытая и закрытая. Закрытая обустраивается обычной и комбинированной методикой. Комбинированный способ предполагает устройство труб и каналов. Открытый способ прост и экономичен, суть методики – создание на участке дренажных канав. Дренаж автономен, так как процесс отвода производится естественным путем.

По методике обустройства различают:

пластовый;
околостенный;
кольцевой дренаж.

Пластовый сооружается в почве, плохо пропускающей влагу, или если на участке имеются водные ключи и источники. Представляет собой песочный слой толщиной не меньше 30 см, располагаемый над трубами. Для достижения большей эффективности водоотвода в песке делают отсыпные каналы из мелких камушков глубиной не менее 20 см и шагом не более 12-ти метров.

Пример выполненного проекта по пластовому дренажу

Околостенный водоотвод подходит для глинистой либо суглинистой почвы. Трубы устанавливают по периметру здания глубиной ниже уровня пола в подвальном помещении на 50 см. Дренаж обустраивается с целью отвода грунтовых и дождевых вод. Трубы выбирают из высокопрочного пластика, оборачивают их геотекстилем. Этот вид дренажа защищает от излишков влаги этажи, находящиеся ниже уровня земли. Используют околостенный тип как самостоятельно, так и в сочетании с другими разновидностями.

Кольцевой дренаж фундамента

Кольцевой часто устанавливают в песчаной почве. При наличии информации о направлении течения грунтовых вод дренаж выполняется в форме полукруга по направлению водного оттока. Расстояние от жилого здания – не менее 3-х метров.

Технология работ

Дальновидные владельцы перед тем, как производить строительство дома, оборудуют функциональную систему для отвода воды, включающую:

водоотвод для отвода с поверхности земли;
подземную дождевую канализацию;
поверхностную и пристенную дренажную систему.

Важно! Вложения, направленные на монтаж дренажной системы, быстро окупаются и защищают здание от разрушения и непредвиденных денежных расходов.

перфорированных труб;
щебня и гравия;
геотекстильных материалов.

После определения уровня залегания грунтовых вод и составления проекта дренажа по периметру здания выкапывается траншея шириной, превышающей диаметр дрен на 20 см и глубиной до 1,5 метров. Она будет собирать влагу с отмостков. Обязателен уклон траншеи – вода должна течь, а не застаиваться. В соответствии с нормативами строительства скорость течения воды по трубам равна одному метру в секунду. Данная скорость достигается уклоном в два-три сантиметра на 1 метр трубопровода.
Дно дренажа трамбуется и выравнивается с помощью крупнозернистого песка либо щебня. Далее траншея покрывается геотекстилем, предназначенным для фильтрации. Концы материала оставляются на поверхности земли.
После дно засыпается гравием. Слой – до 20 сантиметров. При засыпке соблюдается требуемый уклон.
На гравий кладется перфорированная дренажная труба. Затем она засыпается дополнительным слоем гравия. Спросом пользуются пластиковые трубы с гофрированной поверхностью. Они оснащены перфорацией для поступления воды. Укладываются они отверстиями к земле. На углах здания устанавливаются колодцы, что позволяет следить за функционированием водоотвода и очищать его по мере засорения.
Конструкция покрывается краями геотекстильного материала, поверх него засыпается песок.

Схема укладки дренажных труб

Геотекстиль предупреждает вымывание полезных микроэлементов из почвы и возникновения ила в дренажной системе. Труба, защищенная таким фильтрующим материалом, выполняет функцию отвода влаги не менее 7-ми лет. Без фильтра – около 3-х лет. Некоторые производители выпускают дренажные трубы в обмотке из геотекстиля.

Составление проекта дренажа делают на стадии проектировки дома, но водослив возле стен или в форме полукруга без проблем монтируется при уже построенном сооружении. Обычно дренаж и дождевая канализация обустраиваются одновременно. Такой подход экономит время и финансовые ресурсы.

Правильно обустроенная дренажная система своими руками – залог полного оттока влаги с территории. Ее регулярная очистка гарантирует долгую и беспроблемную эксплуатацию.

Если вы все же решили доверить работу специалистам, обратитесь к мастерам компании «Марисруб». Здесь для вас выполнят все типы работ, включая составление проектной документации, монтаж и поставку материалов.

Мероприятия по уходу включают:

Регулярный осмотр колодцев и коллекторов и чистку при их загрязнении.
Полное очищение от отложений и замену повредившихся труб.
Осмотр дна колодца и его чистку. На дне остается песок и другие вещества, способные при попадании в трубы засорить их. Очищение дна проводится с помощью насоса для откачки и шланга.

Капитальную чистку труб и их осмотр на предмет повреждений проводят не реже раза в 15 лет. В процессе очищения доступ открывается к обоим концам трубы. При использовании колодцы и выпуски труб закрываются люками для предотвращения попадания в них мусора.

Как создается дренажная система своими руками

Для эффективного сбора и вывода излишков грунтовой и ливневой воды на садовом участке наиболее применимо такое инженерное сооружение, как дренажная система – своими руками построенная сеть по водоотведению. Такая система хорошо справляется с понижением уровня подземных вод.

Соорудить систему дренажа достаточно просто:

из материалов, которые всегда есть под рукой на садовом участке;
из специально приобретенных материалов.

Рассмотрим методику монтажа обоих вариантов системы.

Водоотведение – важная часть ухода за участком

Способы устройство дренажной системы

Экономные варианты из подручных средств

Чтобы решить, как сделать дренажную систему в своем саду, надо четко представлять все этапы предстоящей работы. На первом, подготовительном, этапе следует:

выкопать траншею шириной в 0,5 м по всему периметру дома на расстоянии 2-5 м от фундамента на глубину, равную уровню фундаментной подошвы;
определить саму высокую и самую низкую точки участка;
рассчитать угол уклона системы дренажа, который должен составлять 2-3% – 2-3 см на каждый метр дренажного желоба;
определить место отвода воды с участка. Это может быть общая система дренажа или близлежащий водоем.

На следующем этапе строительство дренажа предполагает выбор варианта конструкции дрены (траншеи, предназначенной для стока воды), наиболее подходящего для конкретного участка.

Технология дренажа всех вариантов аналогична. Основными материалами для дренажа любого вида являются:

Песок.
Щебень мелкий.
Щебень крупный (более 0,5 см).
Дерн.

Наиболее часто используемые типы дрен.

Рассмотрим представленные на рисунке конструкции:

Самый простой вариант, не требующий дополнительных материалов. По такой пористой дрене вода самотеком сливается в приемник.

Железобетонные плиты (5) укладываются треугольником. По этому каналу вода течет к месту сбора.
Конструкция в виде буквы «П» выкладывается из перфорированных, обработанных антисептиком, досок (6) или же из больших камней (7).
Дощатый (6) канал со всех сторон обложенный крупным щебнем.
Фашина (8) – вязанка из веток. Это могут быть дубовые, ольховые, березовые ветки, или же ветки деревьев хвойных пород. Чтобы сформировать фашину, более толстые ветки обкладываются вокруг ветками потоньше и обматываются проволокой.

Перфорированная керамическая труба

Козлы из брусков (9) на дне дрены прекрасно обеспечат свободный ток отводимой воды.
Роль водовода играет перфорированная труба из асбестоцемента (10).
Перфорированная труба из керамики (11) – также хорошее решение для дрены.

Такие конструкции обеспечат качественное отведение грунтовых вод от дома.

Вариант с использованием спецматериалов

Более надежным способом устройства дренажа на участке является использование специальных труб для дренажа. Установка дренажной системы предполагает выполнение нескольких стандартных операций:

Начать следует с подготовки траншеи для укладки труб. Самый оптимальный вариант – вырытые в виде «елочки» по всему участку траншеи. Ширина траншей – 20 см; глубина в глинистых почвах – 60 см, в песчаных – до 110 см.
Для сбора ливневой воды на удалении 2 м от отмостки, по периметру дома, устраивается траншея со специальными решетками.
Рассчитывается уклон всей дренажной системы в сторону самой низкой части участка (на 1 метр системы – снижение на 2-3 см).
Определяется место слива сточных вод: колодец, канава, естественный или искусственный водоем.
На дно траншеи насыпается и хорошо утрамбовывается щебень слоем до 25 см.
Специальные перфорированные трубы оборачиваются геотекстилем – материалом, хорошо фильтрующим воду, и укладываются на подушку из щебня. Диаметр труб для дренажа – 6,3 см, для водоотвода – 11 см.

Обернутые геотекстилем трубы укладываются на щебень и засыпаются ним сверху

Для засыпки труб используется мелкий щебень или песок. Поверх засыпки укладывается слой дерна.

Технология монтажа дренажа

Поэтапная технология дренажа на участке:

Подготовка дрен – специальных каналов системы дренажа. Глубина – 1 м, ширина – 0,5 м.
Соблюдение уклона в 2-3 % по все системе в сторону колодца, сточной канавы или водоема.
Заполнение каналов щебнем, гравием, песком и укрытие сверху дерном.
Расположение в слое гравия, при необходимости, дренажных труб или выбранного материала (фашин, брусков и т.д.).

Метод укладки «елочкой»

На больших участках без строений чаще всего используется метод укладки дрен «елкой». Центральный канал собирает в себя все воды из прилегающих к нему боковых траншей и выводит собранную воду за границу участка в место сбора.

Дренажные колодцы используются при использовании труб или в случае отсутствия иной возможности вывода сточных вод.

Монтаж дренажной системы собственными силами не является чем-то уж очень сложным. Но в случае дренирования большого участка, где необходимо использовать насосную станцию и сооружать довольно непростую систему дрен, не обойтись без инженерных расчетов и составления проекта, выполняемых специалистами.

Как сделать дренажную систему вокруг дома и на участке

Если на участке весной и осенью не высыхают неделями лужи, в подвале дома стоит вода, плодовые деревья и огородные растения не растут, но отлично себя чувствует конский щавель и камыш, значит почва избыточно пропитана влагой. Повышенная влажность является причиной различных заболеваний. Понизить обводненность почвы поможет монтаж дренажной системы вокруг дома. Грамотно созданная система будет работать долгие годы, создавая комфортную среду.

Виды и устройство дренажных систем

Для защиты участка от заболачивания необходимо организовать отвод за пределы придомовой территории избыточной воды, поступающей с осадками или скапливающейся у поверхности земли из-за высокого уровня грунтовых вод. При строительстве цена за работу по монтажу дренажной системы для дома будет определяться:

предназначением;
глубиной расположения дренов;
протяженностью и способом организации водоотводных каналов.

В зависимости от глубины размещения труб дренаж бывает:

глубинный – удаляет грунтовые воды;
поверхностный – для отвода дождевых или талых вод.

Монтаж поверхностной дренажной системы осуществляется линейно вокруг загородного дома, либо точечно в местах скопления воды. В случае большой обводненности оптимальным является комбинирование двух вариантов в единую систему. Устройство точечного дренажа включает: водоприемники, водоотводные трубы или лотки с декоративными решетками, дренажные колодцы. Линейный состоит из лотков (желобов) с решетками в качестве крышек, водоприемников, пескоуловителей, изготовленных из прочных морозостойких материалов.

Дренажная система для частного дома сооружается в местах наибольшего скопления воды. В устройство входят: комплекс дренов, каналов, колодцев и других водоотводных сооружений. Дренаж включает горизонтальные или вертикальные компоненты. Для обводненных участков оптимален монтаж комбинированных вариантов дренажной системы, составными частями которых задается цена и объем работы. Существуют следующие типы дренажа:

пластовый: сооружается между водоносным слоем грунта и фундаментной подушкой здания; защищает подвал дома от грунтовых вод, а фундамент от впитывания влаги из окружающей почвы;
пристенный: прокладывается вдоль одной стены или по периметру здания вплотную к фундаменту глубже его нижней границы. Основная задача монтажа дренажной системы на участке в данном случае – не допустить воду к фундаменту дома, а с помощью перехватывающих каналов отвести ее за пределы территории;
кольцевой: дренажная система охватывает определенный контур; цена работы зависит от протяженности сооружения; местоположение кольцевого дренажа регулируется расстоянием до дома (должно быть не ближе 5 м), глубиной промерзания почвы, нижней границей фундамента (прокладывается на 0,5 м глубже); монтаж кольцевой дренажной системы на участке регулирует уровень грунтовых вод внутри контура, создает комфортные условия для проживания или выращивания растений;
вертикальный: водопонижающие скважины, оборудованные дренажными насосами, предназначенные для контроля уровня грунтовых вод, а также смотровые колодцы для обслуживания дренов; согласно нормативам колодцы устанавливаются в местах поворотов, уклонов, перепадов трассы, а также в нижней и верхней точках системы; расстояние между двумя колодцами не должно превышать 50 метров.

Одновременно с выбором вида дренажа на участке необходимо решить, куда будет сбрасываться отводимая вода. Необдуманный подход к осушению может привести к заболачиванию соседней территории.

Поэтапная технология монтажа дренажной системы вокруг дома и на участке

Работа по созданию комфортной среды на своей земле состоит из нескольких этапов.

Проектирование

Строительство дренажной системы на участке независимо от цены за работу должно предваряться составлением проекта. Это важно, даже если предполагается собственными силами выкопать дренажный колодец или канаву. Надо учесть много параметров: место, расстояние, уклон участка для расчета начальной и конечной глубины траншеи. Чтобы вода двигалась самотеком, перепад высоты должен быть не менее 5 мм на 1 м.

Монтаж дренажной системы любого типа сопряжен с выемкой и перемещением большого количества грунта, поэтому должен планироваться на стадии строительства дома, до проведения работ по благоустройству территории и высадке растений.

Подготовка инструментов и материалов

Опираясь на проект, в нужном количестве подготавливаются необходимые материалы:

трубы (гофрированные гибкие или жесткие);
лотки, решетки, соединительные кольца, тройники, фитинги, заглушки;
геосинтетические фильтры (текстиль);
дренажные пластиковые колодцы и крышки к ним;
бетон или цемент, песок, щебень или полиэтиленовый наполнитель.

Дренаж должен простоять несколько десятилетий, поэтому целесообразно выбирать качественные материалы для его строительства.

Работа по монтажу дренажной системы не сложная, но трудоемкая, поэтапная технология требует много сил и времени. Кроме того, если работы проводятся своими силами, необходимо подготовить инструменты:

лопаты штыковая, подборная;
уровень строительный;
рулетка измерительная;
колышки, шпагат для разметки;
тачка для перевозки грунта или щебня;
ножовка по металлу;
трамбовка ручная.

Приглашенные специалисты, как правило, имеют при себе инструменты и приспособления для работы.

Монтаж

Работы по монтажу системы водоотведения на участке, выполняются в соответствии с выбранным вариантом дренажной системы.

Монтаж точечного дренажа:

В точках сбора воды (например, под водостоками) выкапываются приямки по габаритам водопринимающего устройства с небольшим запасом.
На дне создается бетонная подушка толщиной 10 см, на которую устанавливается водоприемник. Он должен располагаться ниже поверхности земли или отмостки на 0,5 см с учетом толщины решеток. Это делается для того, чтобы вода с водостока или окружающей территории без труда попадала в сток.
Водоприемник трубами или лотками дренажной системы соединяется с накопителем или канализацией.
Свободное пространство между стенкой пластикового водовода и траншеи заполняется бетоном для придания жесткости конструкции.
Устанавливаются декоративные решетки.

Линейный поверхностный дренаж

В соответствии с проектом колышками и бечевкой намечаются линии будущих водоотводов. С учетом необходимого уклона копаются траншеи под лотки с запасом глубины, ширины по 10 см.
Дно канала утрамбовывается, создается бетонная подушка толщиной 10 см. На нее устанавливаются лотки, а также пескоуловитель в нижней точке. Детали плотно стыкуются по пазам, направление указано стрелками. Монтаж контролируется строительным уровнем. При соединении лотков с пескоуловителем и далее с дренажным колодцем используются переходники. Чтобы их вставить, необходимо убрать заглушку с подготовленного отверстия или проделать отверстие долотом в нужном месте. При необходимости стыки обрабатываются герметиком.
Производится заполнение бетоном пустого пространства между стенкой траншеи и лотком. Чтобы избежать деформации каналов, нужно вставить на место обернутые полиэтиленом (для сохранения чистоты) декоративные решетки.

После того, как застыл бетон, производят отсыпку грунта или укладку рулонного газона по краям лотков. Решетки освобождают от пленки.

Стоимость работ

Цена установки дренажной системы складывается из стоимости материалов и работы по перемещению грунта.

Цена работ значительно возрастает при увеличении глубины прокладки дренов. Погонный метр ливневой системы, прокладываемой по поверхности, стоит от 300 руб. с материалами; работы по обустройству глубинного дренажа значительно дороже – от 1500 руб. до 6000 руб. в зависимости от глубины.

Различные компании предлагают выполнить работы по организации дренажной системы начиная с составления проекта, заканчивая благоустройством территории. Например, одна из компаний Московской области предлагает на участке размером 15 соток монтаж дренажной системы вокруг дома под ключ по цене 345000 руб. с учетом материалов и работ.

Вариант дренажной системы	Москва	Хабаровск	Калининград
ливневка	от 650 руб. за п.м.	от 300 руб. за п.м.
поверхностный глубина 0,5 – 1 м	от 950 руб. за погонный метр	1155 руб. за п.м.	800-900 руб. за п.м.
глубинный пристенный глубина от 1 м до 2,5 м	2000 – 5000 руб. за п.м.	от 1500 руб. за п.м.	от 4000 руб. за п.м.
глубинный кольцевой глубина от 1 м до 3 м	2000 – 6000 руб. за п.м	от 1500 руб. за п.м.	от 1200 руб. за п.м.

Можно закупить необходимые материалы и самостоятельно выполнить все земляные работы. Это займет достаточно много времени, но сэкономит крупную сумму. Главное, продумать все до мелочей, чтобы не пришлось переделывать.

Монтаж дренажной системы на участке своими руками

Причины застоя воды на дачном участке разнообразны. К ним относится расположение участка в низине, высокие грунтовые воды, преобладающие глинистые и суглинистые почвы на участке. Постоянная влажность почвы приводит к гибели растений, увеличивается риск подмывания фундамента дома. Чтобы этого не произошло, установите дренажную систему. Я расскажу особенности монтажа глубинной, поверхностной и пристенной дренажных систем.

Глубинная дренажная система

Начните монтаж глубинной дренажной системы с изучения рельефа участка. Используйте для этих целей нивелир или лазерный уровень. При отсутствии необходимого инструмента наблюдайте за движением воды по участку. Выройте траншеи на выбранных направлениях, насыпьте слой песка высотой 10 см. Уложите в яму геотекстильную ткань с припусками на поверхности. Засыпьте 20 см щебня (не используйте известняковый щебень), проложите дренажные трубы отверстиями вниз, засыпьте щебнем и накройте тканью. Такая конструкция задержит на поверхности мусор, а пропустит вниз только воду. Засыпьте траншею грунтом. В нижней части рельефа участка установите коллекторы для сбора стекающей воды.

Поверхностная дренажная система

Поверхностная дренажная система бывает двух видов: точечная и линейная. Точечный дренаж установите на тех участках, где чаще всего скапливается вода. Возле беседки, на парковке, рядом с крыльцом дома и возле каждого угла дома. Система представляет собой дождеприемник для сбора жидкости, накрытый решетчатой крышкой, чтобы избежать попадания мусора и засорения. По трубам вода стекает в коллектор. Линейный дренаж – это система слегка углубленных каналов с водосборными желобами. Чтобы мусор не попадал в систему, желоба накройте решетками, по периметру установите пескоуловители. Они задерживают мелкочастичный мусор. По системе каналов вода стекается в коллектор. С помощью линейного дренажа от лишней воды защищают дорожки.

Пристенная дренажная система

Монтаж пристенной дренажной системы выполняется максимально близко к фундаменту дома. Дренажную трубу уложите в подготовленную траншею аналогично глубинному способу дренажа. На каждом углу дома установите по коллектору. Обратите внимание, трубы необходимо прокладывать под небольшим углом, чтобы помочь воде утекать в нужном направлении. Собираемую в коллекторе воду при необходимости останется только откачать. Не расстраивайтесь, если дом уже построен, а о пристенной дренажной системе вы узнали только сейчас. Монтаж системы разрешен на любом этапе строительства дома.

Какой дренажной системе отдать предпочтение?

У каждой дренажной системы свое назначение, поэтому обойтись выбором какой-то одной из них вам не удастся. Поверхностный точечный дренаж установите в посещаемых и важных местах, в которых постоянно скапливается вода, линейный поверхностный дренаж – вдоль дорожек на участке. Поверхностные системы призваны справиться с дождевыми лужами и добавить комфорта передвижению по участку человека. Но для борьбы с высокими грунтовыми водами, затоплением участка и гибелью насаждений вследствие переувлажнения установите глубинную дренажную систему. Главная задача пристенного дренажа – снижение нагрузки на фундамент дома. Специалисты рекомендуют: если загородный участок подвержен затоплению, установите все три вида дренажных систем. Еще несколько советов от профессионалов:

Монтаж глубинного дренажа ведет к перекапыванию всей территории участка. Подождите с высадкой растений и деревьев до завершения работ.
Изготовление подробного проекта дренажной системы – важный этап. В будущем вам могут пригодиться знания, в каких местах проложены трубы.
Не забудьте о ревизионных колодцах, они понадобятся для обслуживания дренажа.
Наклон дренажной трубы в зависимости от рельефа варьируется от 2 до 10 мм/м. Учитывайте этот показатель при составлении проекта и расчетах.

Монтаж дренажной системы своими руками – посильная задача, которую необходимо выполнить, если участок подвергается затоплению. Статья поможет определиться с последовательностью действий, и выбрать тот вид дренажа, который нужен вашему участку.

Для чего монтируют дренажную систему и как это сделать

Дренажная система — это гидротехническое сооружение, предназначенное для отвода от строений грунтовых, талых и ливневых вод, когда их уровень приближается к критическому. Своевременное и качественное осушение участка позволяет избежать его затопления, проседания земли, разрушения фундаментов зданий и сооружений. Влажный грунт и лужи делают передвижение по двору некомфортным и опасным. Грамотно спроектированная и правильно построенная система может прослужить многие годы при условии регулярной очистки и обслуживания.

Дренажная система

Для чего нужен дренаж

Сырая почва ограничивает возможности строительства домов, дорог и тропинок. В условиях переувлажнения грунта невозможно или крайне затруднительно возделывать сельскохозяйственные культуры. Данные проблемы можно решить путем осушения местности.

Для чего нужен дренаж:

Поддержание оптимального соотношения влаги и солевого состава почвы. Создание и сохранение условий, необходимых для роста и плодоношения растений, передвижения по полю и грядкам садовой техники.
Устранение угрозы затопления подвала и самого здания, когда ливневые и грунтовые воды образуются в большом объеме. Отсыревший фундамент со временем покрывается трещинами, что приводит к коррозии арматуры и последующему разрушению строений.
Предотвращение оползней на склонах, где расположены строения и инженерные сооружения. Сырая земля становится неустойчивой и может сползти вниз вместе с домами. Осушение земли сводит вероятность подобной катастрофы к минимуму.
Создание запаса воды в подземных или поверхностных резервуарах на период засухи. Собранная во время таяния снега, ливня или паводка жидкость отводится с участка и собирается в открытой или закрытой емкости. Когда возникает необходимость, она используется в хозяйственных целях.
Качественное обустройство придомовой территории. Система резервуаров, лотков и труб позволяет равномерно распределить влагу по территории. Данная технология используется в ландшафтном дизайне и озеленении участков.

Системы водоотведения подразделяются на различные категории в зависимости от условий местности, климата и преобладающей погоды.

Устройство дренажной системы

Системы дренажа состоят из деталей и частей, каждая из которых выполняет свое предназначение.

Водоотводные конструкции могут собираться из таких составляющих:

Трубы. Являются главным элементом конструкции. Предназначены для транспортировки жидкости под напором или самотеком. Изготавливаются из железобетона, асбестоцемента, металла и пластика. В зависимости от объема отводимой жидкости диаметр труб составляет от 50 мм до 500 мм. Стыковка звеньев проводится в раструбы, с помощью муфт, на клей и сварку. Прямые секции комплектуются углами, тройниками, заглушками, кранами и фильтрами.
Колодцы. Предназначены для сбора воды, задания трассе поворотов и уклона. Подразделяются на ревизионные, накопительные и фильтрационные. Диаметр колодцев варьируется в пределах 50-200 см. Глубина установки может достигать 10 м. Изготавливают колодцы из железобетона, монолитной и армированной пластмассы. Дно резервуара жестко закрепляется в грунте с помощью бетонного якоря для предотвращения выдавливания при пучении.
Лотки. Служат для поверхностной транспортировки жидкости самотеком. При установке заглубляются в грунт на его уровне или ниже. Могут быть открытыми или замаскированными щитами, решетками, плитами. Ширина прогонов составляет от 20 см до 100 см, при глубине 10-40 см. Изготавливаются лотки из железобетона, пластмассы и полимербетона. Пластиковые лотки востребованы в частных хозяйствах, а изделия с цементной основой — в дорожном строительстве и на промышленных объектах.
Насосы. Устанавливаются в накопительных и ревизионных колодцах для принудительной откачки жидкости. Имеют водонепроницаемый корпус для работы в погруженном состоянии. Классифицируются по производительности и диаметру выпускного патрубка.

Виды дренажа

Существуют отличающиеся по месту расположения виды дренажей. Выбор в пользу той или иной конструкции делается исходя из типа грунта и архитектурных особенностей участка местности.

Системы водоотвода подразделяются на такие виды:

Поверхностные (ливневые). Предназначены для удаления с поверхности земли талых и дождевых вод. Представляют собой разветвленную сеть из лотков. Укладываются они параллельно или в форме лучей. При пользовании открытой дренажной системой отсутствует вероятность проседания грунта, так как не производится его выемка. Частью системы может быть точечный поверхностный дренаж. Располагают такие емкости под водосточными трубами и поливочными форсунками. Поверхностные лотки устанавливаются быстро и отличаются высокой эффективностью при осушении больших площадей.
Глубинные. Перфорированные трубы этих конструкций располагаются в траншеях, глубина которых составляет 50-300 см. Система предназначена для сбора и удаления грунтовых вод. При их поднятии к поверхности происходит попадание жидкости через отверстия в трубы с последующей транспортировкой за пределы участка. Монтаж глубинных сооружений представляет собой трудоемкий и дорогостоящий процесс. Но вложения окупаются за счет сохранности подземных частей зданий и сооружений, стоимость которых намного выше.

В большинстве случаев поверхностные конструкции устанавливаются одновременно с глубинными, частично их дублируя и предотвращая чрезмерное увлажнение грунта.

Как сделать дренаж вокруг дома своими руками

Обустройство системы осушения почвы и водоотведения своими руками начинается с проведения исследования грунта и составления проектной документации. Определяются место установки, количество и размер колодцев, труб и лотков. Принимается решение о привлечении строительной техники.

Для работы потребуется:

лопаты (совковая и штыковая);
лом;
топор;
пила;
трамбовка;
рулетка;
масляный уровень;
трассировочный шнур;
защитные очки и перчатки;
трубы;
колодцы.

Монтаж дренажной системы глубинного типа проводится в такой последовательности:

На местности отмечается место прохождения коммуникаций. Это делается с помощью кольев и шнура.
Снимается верхний слой почвы. Дерн складывается отдельно и прикрывается непрозрачной тканью.
Выкапываются канавы и котлованы. Удаляются крупные камни, корни кустов и деревьев. Поверхность выравнивается и уплотняется.
На дно траншей и ям укладывается геотекстиль. Он необходим для предотвращения размывания грунта под трубами и защиты от растений.
Засыпается слой гравия толщиной 10 см. Поверх него делается подушка из песка слоем 10 см.
Подкладка выравнивается, трамбуется. В ней делается углубление для трубопровода.
Устанавливаются и бетонируются колодцы. Производится укладка труб и их соединение в единую конструкцию.
В пространство между стенками колодца и котлована засыпается слой гравия и песка. Этой смесью слоем 20 см закрываются трубы.
Извлеченный грунт засыпается в траншеи. Проводится его смачивание водой и уплотнение.

Поверх засыпанной земли укладывается дерн. В течение года происходит окончательная усадка грунта.
