Устройство для резки пенопласта своими руками

Безопасная резка пенопласта своими руками в домашних условиях

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Самостоятельная сборка порезочного станка

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом, нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
Струна или проволока в виде термоножа для пенопласта.
Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д. ). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

Разметить основание под сверловку отверстий, если планируется установка металлических стоек.
В основе просверлить отверстия соответствующих диаметров под винты-стойки. Если предполагается временная конструкция с обычными гвоздями, то ничего сверлить не придется.
На винтах или гвоздях под самой головкой сделать проточки для надежного закрепления проволоки. Предварительно резьбу на винтах закрыть пластиковой трубкой, а затем зажать винт в патроне электродрели, закрепить на рабочем столе надфиль подходящего размера и проточить канавки.
Чтобы исключить провисание проволоки, нужно подготовить пружины, которые можно взять из старых механизмов или изделий.
Струну для резки пенопласта нихромовой проволокой через медные проводники сечением более 1 кв. мм соединить с источником тока (до 10 А). Фиксацию осуществляют скруткой с дальнейшим обжатием проволоки.
В основании проделать отверстия под проводку, чтобы исключить перегибание проводов при выполнении работ или хранении оборудования.

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения, поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

подключение через переходники с надежной изоляцией контактов;
соединение режущей проволоки с проводником не под напряжением («ноль»);
выбор мощности электроприбора по предполагаемой температуре нагрева (паяльник, пылесос, обогреватель, зарядный блок с трансформаторами).

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Безопасная резка пенопласта своими руками в домашних условиях

Самостоятельная сборка порезочного станка

Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
Струна или проволока в виде термоножа для пенопласта.
Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Сборка осуществляется в следующем порядке:

Разметить основание под сверловку отверстий, если планируется установка металлических стоек.
В основе просверлить отверстия соответствующих диаметров под винты-стойки. Если предполагается временная конструкция с обычными гвоздями, то ничего сверлить не придется.
На винтах или гвоздях под самой головкой сделать проточки для надежного закрепления проволоки. Предварительно резьбу на винтах закрыть пластиковой трубкой, а затем зажать винт в патроне электродрели, закрепить на рабочем столе надфиль подходящего размера и проточить канавки.
Чтобы исключить провисание проволоки, нужно подготовить пружины, которые можно взять из старых механизмов или изделий.
Струну для резки пенопласта нихромовой проволокой через медные проводники сечением более 1 кв. мм соединить с источником тока (до 10 А). Фиксацию осуществляют скруткой с дальнейшим обжатием проволоки.
В основании проделать отверстия под проводку, чтобы исключить перегибание проводов при выполнении работ или хранении оборудования.

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Читать еще: Применение пеноплекса в деревянном доме

Расчет и подготовка электрической части

Источники электроэнергии и схема подключения

подключение через переходники с надежной изоляцией контактов;
соединение режущей проволоки с проводником не под напряжением («ноль»);
выбор мощности электроприбора по предполагаемой температуре нагрева (паяльник, пылесос, обогреватель, зарядный блок с трансформаторами).

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

4 типа станков для резки пенопласта: сделай сам за 3 копейки

Терморезак. Станок для резки пенопласта. Мобильная «коза» для раскроя пенополистирола. У электрического приспособления, сделанного из нихромовой нити, ЛАТРа, трансформатора или компьютерного блока питания много имён. Ему везде найдётся применение. Сделать мокрый фасад на основе пенопласта. Изготовить резной декор для отделки стен или разные поделки из ППС. Ещё один плюс — терморезак режет пенопласт и ЭППС быстрее и качественнее, чем ножовка или нож. Сделать его нетрудно своими руками. Предлагаем вам 4 варианта станков для резки пенополистирола, от трикопеечных — собранных из разных «ненужностей», до самых продвинутых — на основе сварочного инвертора.

Станок для резки пенопласта – фотоотчет и электрическая схема
Мобильная «коза» для резки пенополистирола для работы на строительных лесах
Как сделать станок для резки ППС на основе блока питания от компьютера
Как превратить сварочный инвертор в станок для резки пенопласта
В чем опасность терморезака, сделанного на базе лабораторного регулируемого автотрансформатора — ЛАТРа

Самодельный станок для резки пенопласта из ЛАТРа, трансформатора и нихромовой нити

Большинство самодельщиков изготавливают терморезак из того, что есть под рукой. Если, что и покупают, то — нихромовую нить. Остальное находят поскребя по сусекам. Именно так поступил пользователь с ником Электрон.

Я утепляю дом пенопластом. Купил ППС толщиной 5 и 10 см. Сначала резал его ножом по линейке. Неудобно. Решил сделать станок-терморезак для пенополистирола. С ним дело пошло быстрее. Для его изготовления мне понадобились:

стол-верстак (был в наличии);
алюминиевый уголок;
алюминиевый профиль;
стальные уголки;
деревянный брусок сечением 5х5 см;
листы ДСП, оставшиеся от старого шкафа;
трансформатор на 650 Вт и 36 Вольт и ЛАТР (были в хозяйстве);
нихромовая проволока диаметром 0.5 мм длиной 5 м (купил на рынке).

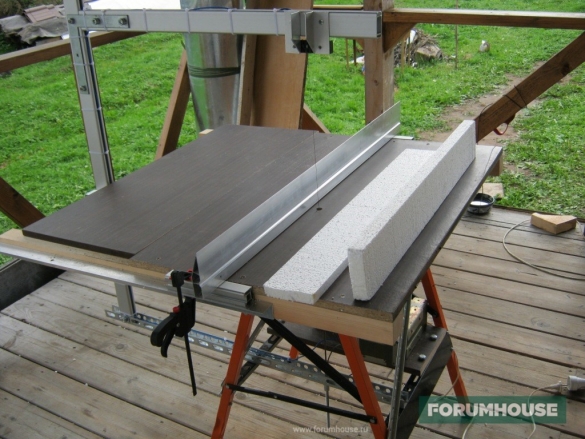

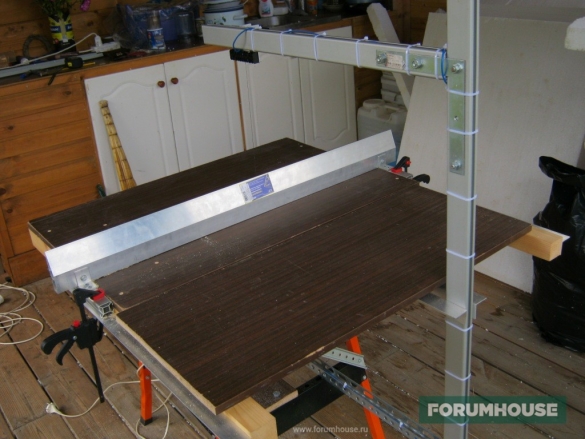

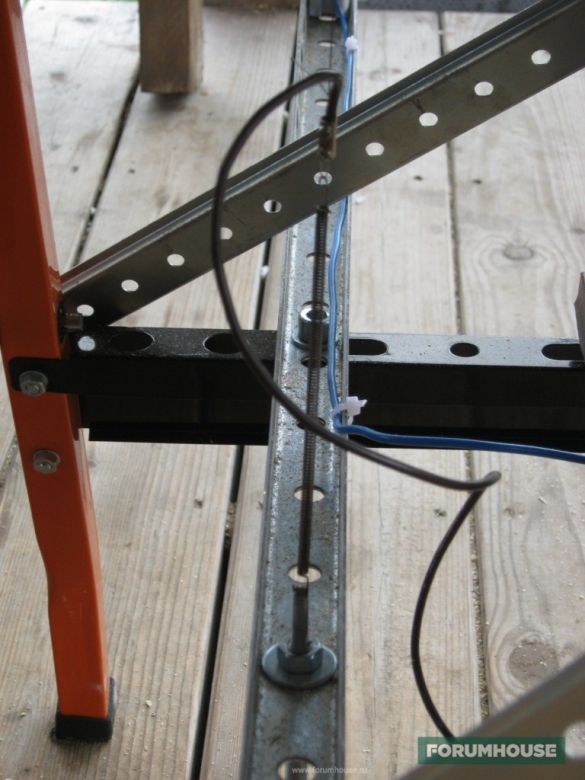

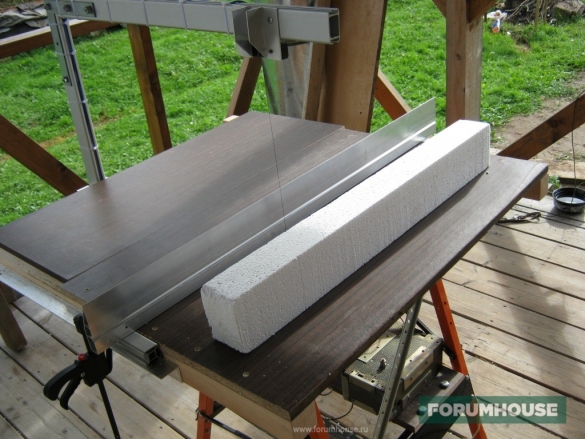

Станок для резки ППС пользователь сделал так — пропустил нихромовую нить через отверстие в столе. Нить проходит через керамическую панельку от радиолампы. Для натяжения проволоки Электрон взял шпильку М10 с гайками. С одного края он сточил лыски и просверлил поперечное отверстие. В него продел пружину. Конец пружины он зажал в полиэтиленовый латунный клеммник. Во второй конец клеммы зажал струну и питающий провод. Это нужно, чтобы ток не шел через пружину, и она не потеряла пружинистые свойства. После подачи напряжения, натяжение нихромовой нити регулируется с помощью шпильки.

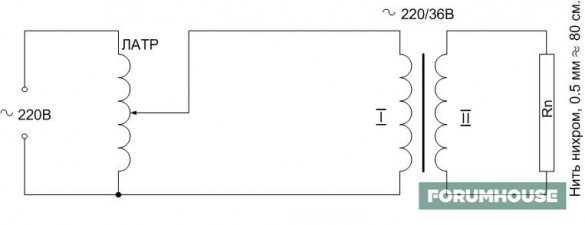

Электрическая схема самодельного станка для резки пенопласта.

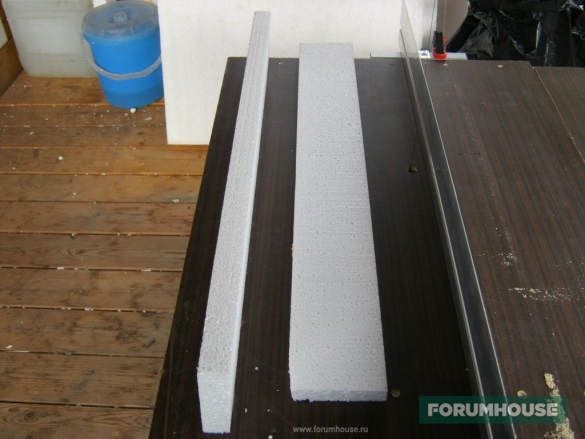

Я режу на станке листы размером 1.2х1 м. Сделал около 150 резов пенопласта одной струной. Не перегорела. Скорость реза ППС толщиной 100 мм – 10 см в секунду. Обязательно делайте третью точку крепления нити. В моём случае это — отверстие в столе, где закреплена керамическая панелька от радиолампы. Оптимальный накал нити — не до красна, а так, чтобы её было едва видно в темноте. Т.е. — почти темная.

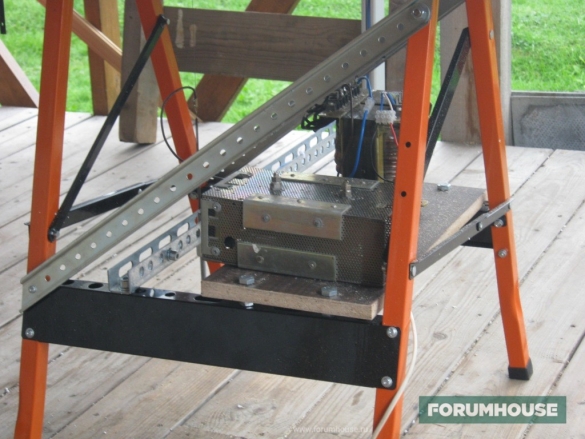

Мобильная «коза» для резки пенопласта

Описанный выше станок эксплуатируется стационарно. Но, при монтаже мокрых фасадов на основе пенополистирола, рабочим приходится передвигаться по строительным лесам. Распускать листы по толщине. Вырезать из ППС фигурные элементы и т.д. Тяжелый станок неудобен, да и спускаться каждый раз вниз не хочется. Выход? Сделайте своими руками мобильный терморезак, т.н. «козу».

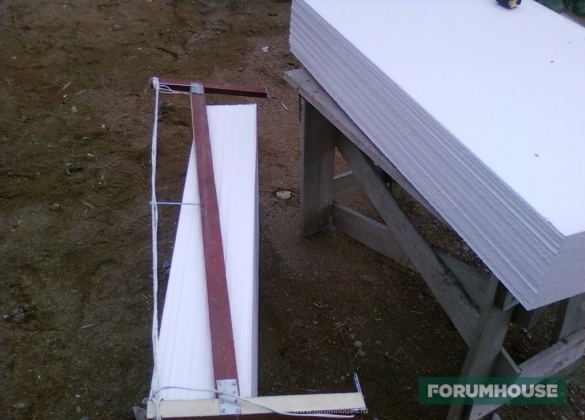

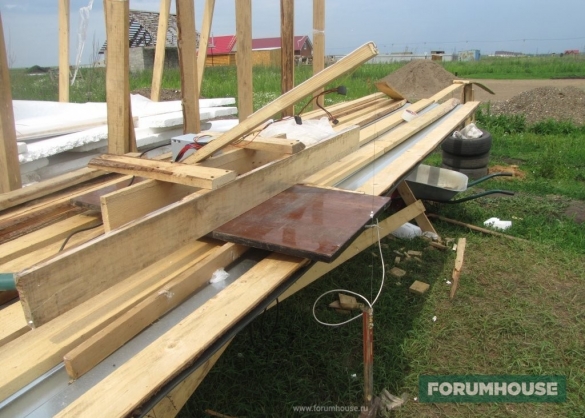

На фасадах мы работает с мобильными «козами». С ними легко перемещаться по лесам на высоте. Можно резать пенопласт прямо по месту. Роспуск листа то толщине ведём по двум профилям. Профиля крепятся к ППС с помощью гвоздей. Как работать с приспособой наглядно видно на видео ниже.

Резак отработал на фасадах четыре сезона. Три раза он падал с лесов. Ничего не сломалось. Струну не меняли. Второй резак эксплуатировали три сезона. Проволоку меняли раз 5. Сгорала. Причина – у него струна короче на 10 см, чем у первого резака.

Электрическая схема мобильного станка для резки пенопласта.

А в этом видео пользователь дымон подробно рассказывает, как изготовить аналогичный нихромовый резак своими руками.

Станок для резки пенопласта на основе блока питания от компьютера

Не у всех домашних мастеров в закромах завалялся трансформатор, но у многих без дела пылится блок питания от старого компа. Хорошо, что вы его не выкинули. Он пригодится, чтобы сделать терморезак для пенопласта.

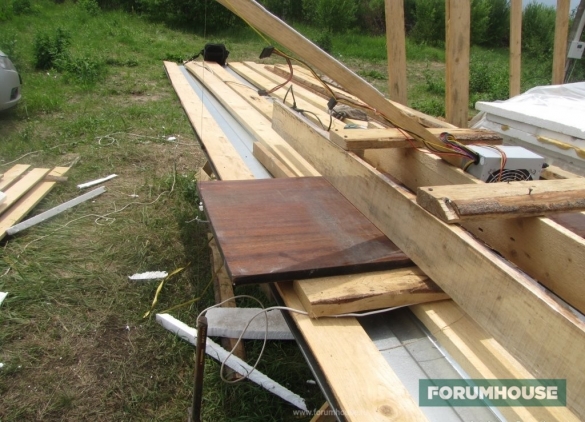

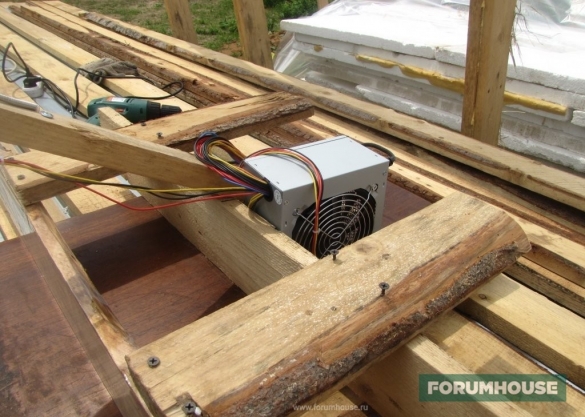

Я собрал резак для пенопласта за 3 копейки. Использовал блок питания от компьютера и всё, что валялось на стройке — доски, рейки, шурупы. Струну сделал, растянув спираль от электроплиты. Длина спирали 10 см. Из неё получилась прямая проволока длиной 60 см, диаметром 0.5 мм. Цена вопроса – 45 руб. Натяжитель струны — молоток. Приспособу собрал на саморезы. Струну запитал, подключив к ней желтый провод блока питания на 12 Вольт и общий черный провод.

Чтобы запустить компьютерный блок питания стандарта ATX, замкните перемычкой зелёный вывод PS-ON с GND (общий провод). На фото ниже, распайка выводов 20-контактного разъёма на материнской плате. На колодке блока питания эти выходы в зеркальном отражении.

Как резать пенопласт при помощи сварочного инвертора

У многих загородных жителей есть сварочный аппарат. Сворочнику везде найдётся применение. Поставить забор. Собрать самодельный станок. Подварить сломавшийся инструмент. А если использовать его, как источник питания для терморезака по пенополистиролу? Как думаете, рабочая идея?

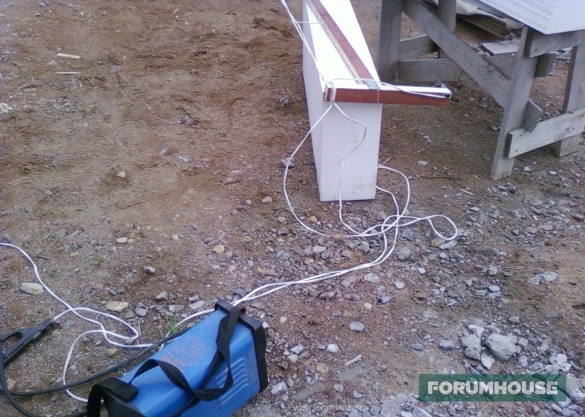

Взяв за основу инвертор, я собрал станок для резки пенопласта. На сварочном инверторе есть регулятор силы тока. С его помощью можно легко подобрать нужное значение для резака.

Идея вызвала повышенный интерес у пользователей портала.

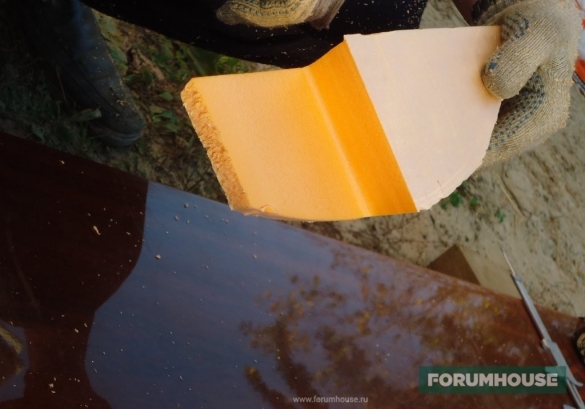

Я резал пенопласт с помощью сварочника. Для наглядности, снял видео.

Не каждый сварочный инвертор годится для этой роли. Функции HOT START (горячий старт) и ANTISTICK (функция, автоматически снижающая сварочный ток при залипании электрода, что предотвращает его прокаливание) могут помешать инверторному сварочному аппарату работать, как обычный БП станка для резки пенопласта.

Читать еще: Чем растворить пенопласт до жидкого состояния

Я пробовал прицепить к другому сварочнику сопротивление чуть больше, чем нихромовая нить. Он сразу скинул ток, т.к. сработал антистик.

Опасность изготовления терморезака на основе ЛАТРа

Регулируемые лабораторные автотрансформаторы часто используют при изготовлении самодельных терморезаков. Так поступил пользователь Sidyakin.

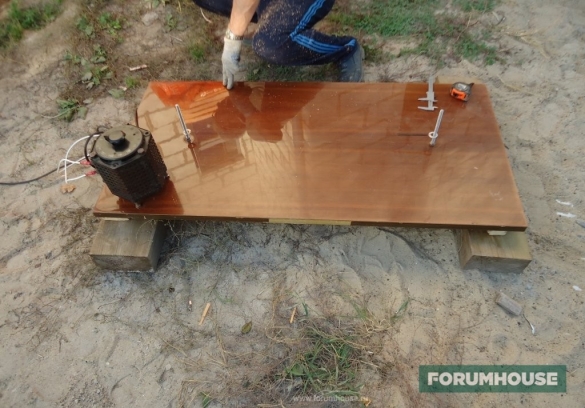

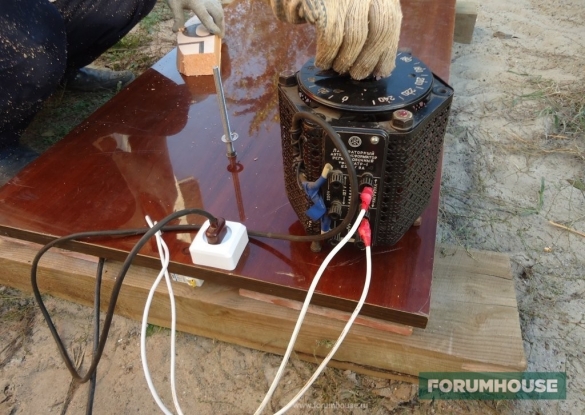

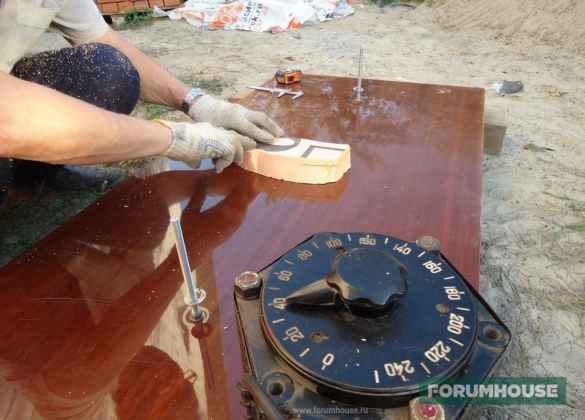

Собрал резак для роспуска пенопласта. Основа станка – крышка от письменного стола. Еще потребовались две шпильки, гайки, шайбы, спираль от электроплитки, ЛАТР и рубильник.

Вижу на фото, что на резаке выставлено 40 Вольт. На моём резаке трансформатор выдаёт 36 Вольт. Советую вам аккуратнее работать с ЛАТРом. Если будет пробой, то на проволоку пойдёт напряжение 220 Вольт.

Я тоже хочу сделать станок для резки пенопласта. Нихромовую нить возьму от старой электроплитки. Ещё у меня есть ЛАТР-2М. Пойдёт такой для резака? Там шесть выходов. Не понял, а куда подключать сеть и нагрузку?

С одним таким ЛАТРом работать нельзя — опасно, можно попасть под 220В, т. к. ЛАТР не развязывает выход от входа независимо от установленного на нем напряжения. Нужен или дополнительный трансформатор, или — подключать входы и выходы строго «ноль в ноль». Т. е. – без вилок и розеток, а на постоянно, точно зная, где ноль, а где фаза.

Такую систему нельзя сфазировать для безопасности. Относительно земли на нихромовой нити всегда будет опасное напряжение. Это автотрансформатор. Нужен еще трансформатор по входу. Посмотрите, как сделал я. Электрическая схема в начале статьи.

Выводы

Практика показала, что наиболее удачные варианты электрических резаков для пенопласта получаются на базе обычных трансформаторов и ЛАТРов. Вариант — использовать блок питания от компа, тоже рабочий. Но придётся экспериментальным путём подобрать оптимальную длину нихромовой нити, в зависимости от её диаметра и параметров источника питания.

Остались вопросы по конструкциям терморезаков, или хотите предложить свой вариант? Заходите на портал в тему Станок для резки пенопласта, спрашивайте у специалистов и делитесь своим опытом.

Рекомендуем статьи по самодельным инструментам и приспособлениям:

5 лучших самодельных инструментов для строительства: убийца ручного земляного бура, стружкоуловитель «дешевле только даром», чехол для шуроповёрта, катушка для садового шланга и сверлильный станок по металлу.
4 самоделки для работы с металлом: верстак из хлама, сверлильный станок из автомобильного домкрата и дрели, и зачистной станок из б/у двигателя от стиральной машины.
2 бюджетных варианта самодельных траворезок сделанных из старой болгарки, и оцинкованного бака для воды.

Смотрите в видео – подробная инструкция по монтажу мокрого штукатурного фасада на основе пенополистирола.

Как качественно разрезать пенопласт в домашних условиях

Плиты пенопласта широко используется в качестве утеплителя. При обустройстве теплоизоляции в доме часто требуется раскрой материала согласно необходимому размеру. Резка пенопласта может выполняться с помощью различных инструментов. Но чтобы сделать это ровно, быстро и качественно требуется специальное приспособление, которое при необходимости можно соорудить своими руками.

Устройства и способы резки пенопласта

Пенопласт, используемый для утепления различных конструкций здания, имеет достаточно не плотную структуру. Ячеистый материал при механическом воздействии легко крошится и ломается. Чтобы обеспечить ровные края среза теплоизоляционного изделия используются специальные устройства:

Канцелярский нож. Такой способ является самым доступным и простым и чаще всего используется при работе с пенопластом в домашних условиях. Инструмент эффективен только для резки малогабаритных ячеистых изделий с толщиной не более 5 сантиметров. Основным условием качественного раскроя с помощью канцелярского ножа является наличие нового и острого лезвия.
Термический нож. Данный инструмент предназначен специально для обработки пенопласта. Нож способен моментально нагреваться до 600 градусов. Применяется для изделий небольшой толщины. Для того чтобы разрезать лист пенопласта следует плавно передвигать инструмент по намеченной линии. В процессе оплавления материала формируются достаточно ровные края.
Ножовка по дереву. Используется такое приспособление при необходимости раскроя ячеистого теплоизоляционного материала, толщина которого превышает 80 сантиметров. Для работы используется пила только с тонкими зубьями. С помощью такого инструмента можно обеспечить изделию ровные края только при прямом разрезе.

Термический нож – приспособление для резки пенопласта

Строители иногда разделяют пенопласт н необходимые части с помощью болгарки. При этом используется диск с минимальной толщиной.

В промышленных масштабах резка пористого материала осуществляется с помощью специальных ЧПУ установок. Процесс раскроя на станках выполняется за счет различных типов режущих инструментов:

фреза;
заточенные ножовочные полотна;
твердосплавные диски;
лазерное излучение;
тонкие нихромовые струны.

Чаще всего в промышленности используется вариант резки посредством закрепленных в необходимом положении струн. Многие ЧПУ станки оснащены компьютерной программой, и управление процессом происходит дистанционно.

Фигурная резка пенопласта

Пенопласт достаточно относится к самым востребованным отделочным изделиям. Особой популярностью вырезанные из такого материал пользуются различные фигуры. Объемные композиции из пенопласта применяют в качестве архитектурной декорации, для создания рекламных элементов, различных дизайнерских конструкций для оформления интерьера.

Фигурная резка осуществляется с помощью лазерных установок и специальных ЧПУ станков. Каждое приспособление имеет свои преимущества и особенности использования:

Лазерная резка. Обработка пенопласта посредством излучения позволяет создать 2D и 3D фигуры различной формы. Такой способ резки обеспечивает самую минимальную толщину среза, способствуя повышению детализации изделий. Весь процесс на лазерном ЧПУ оборудовании полностью автоматизирован. Поэтому в процессе раскроя материала исключаются дефекты и погрешности.
Струнная обработка. Формирование объемных изделий происходит с помощью термического воздействия струн изготовленных из никель-хрома. Такой метод раскроя пенопласта обеспечивает точность срезов по заданным эскизам. Стоимость струнной обработки ячеистого материала намного дешевле лазерной резки. Все действия на станках контролируются специальной компьютерной программой.

С помощью современного 3D оборудования для резки пенопласта можно изготовить фигуры различной сложности за небольшой срок.

Способы резки пенопласта в домашних условиях

Для самостоятельной обработки плит пенопласта часто применяются различные подручные инструменты и приспособления. Наиболее распространенными методами резки материала в домашних условиях являются:

Раскрой сапожным ножом. Лезвие инструмента должно иметь специальную заточку – кончик тупым, а широкая часть идеально острой. Во время резки таким ножом создаются неприятные звуки.
Обработка материала паяльником. Конец рабочей части паяльника рекомендуется расплющить, чтобы увеличить его толщину. Инструмент позволяет быстро и ровно осуществить резку небольших изделий из пенопласта. Также с помощью паяльника можно создать округлые фигуры.
Резка нихромовой проволокой. Такой вариант считается самым популярным при раскрое пенопласта в домашних условиях. Основным его преимуществом является точность и быстрота обработки изделий. Для резки материала струной изготавливается стационарная установка, которая позволяет значительно повысить производительность процесса.

Сапожный нож – приспособление для резки пенопласта в домашних условиях

При необходимости нихромовый прибор для резки пенопласта можно сделать своими руками.

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

шуруповерт или перфоратор со сверлом;
паяльный прибор;
два одинаковых карандаша;
щипцы с округлым сечением на концах;
клей ПВА или другой термостойкий клеящий состав;
нить нихромовая;
две медные проволоки;
деревянный брусок длинной в 10 сантиметров;
изоляционная лента;
двухместный бокс для батареек;
провода – один метр;
выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
Для регулировки тока на струну на деревянной планке установить выключатель.
Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

два длинных самореза с широкими шляпками.
нихромовая струна;
провода для подключения тока;
реостат для регулировки силы заряда;
понижающий трансформатор с напряжением в 12 вольт.

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

Читать еще: Жидкий утеплитель для дверей

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал.

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Резак для пенопласта — 3 простые инструкции для самостоятельной сборки

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Подготавливаем материалы и инструменты. Нам потребуется:

Паяльник мощностью 25 Вт;
Кусок медной проволоки с диаметром 3 мм;
Плоскогубцы;
Отвёртка с прямым шлицем.

Вынимаем штатное жало. Вблизи жала на корпусе паяльника есть зажимной винт. Винт нужно выкрутить против часовой стрелки. В итоге жало ослабнет и его можно будет вытянуть.

Сгибаем проволоку. Кусок проволоки длиной до 10 см сгибаем пополам. Место сгиба сжимаем плоскогубцами, чтобы петля на сгибе была как можно меньше.

Обрезаем проволоку. Меряем согнутую проволоку по длине штатного жала и обрезаем с небольшим запасом.

Устанавливаем новое жало. Согнутую и обрезанную по нужному размеру проволоку вставляем в паяльник. В итоге, место сгиба должно смотреть наружу.

Фиксирующим винтом затягиваем и крепим проволоку в паяльнике. Как резать? Включаем паяльник в сеть и ждём, пока проволока нагреется. После этого можно использовать самодельный резак по назначению.

Если проволока была новая, первые несколько минут после нагрева будет запах гари. Ничего страшного — с меди обгорит лак и уже через пару минут горячий нож для резки пенопласта не будет пахнуть

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация

Описание действий

Подготавливаем все необходимое. Нам потребуется:

Нихромовая проволока толщина 0,8-1 мм;
Две палочки от мороженого или аналогичные деревянные планки;
Две металлические планки от детского конструктора;
Крепежные болтики и гайки с размером под отверстия в металлических планках;
Блок для двух пластиковых батарей формата АА;
Две пальчиковые батарейки формата АА;
Кнопка малого размера;
Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.

Крепим к блоку батареек деревянные палочки. На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.

Сверлим в планках отверстия под кабель. С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.

Выводим провод. Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.

Крепим кнопку. Обрезаем свободный кусок провода с отступом 1 см от блока батареек.

Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.

Сверлим отверстия для крепления металлических планок. В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.

Крепим металлические планки и провода. В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.

Крепим нить накаливания. В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.

Устройство для резки пенопласта в работе. Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт.

Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация	Описание действий
	Подготавливаем материалы. Нам потребуется: Фанера толщина от 10 мм и больше или плоские листы ДСП; Брусок 50×50 мм; Небольшой талреп; Металлическая пластина толщина не менее 1 мм; Нихромовая проволока диаметр 0,8 мм; Блок питания.
	Собираем станину. Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски. По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.
	Делаем крепление под талреп. С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
	Собираем стойку мачты. К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
	Устанавливаем на мачту перекладину. В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см. Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.
	Определяем точку прохождения проволоки на станине. От верхней перекладины к станине будет проходить нихромовая нить накаливания. Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.
	Сверлим станину. Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
	Подготавливаем металлическую накладку на отверстие. Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм. Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.
	Устанавливаем металлическую пластинку. Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру. Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.
	Делаем перекладину под нихромовую проволоку. Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
	Устанавливаем перекладину. С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек. По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.
	Крепим конец нихромовой проволоки к перекладине на мачте. Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп. На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.
	Соединяем нихромовой проволокой верхнюю перекладину и талреп. Свободный конец проволоки проводим через отверстие в металлической пластине в станине. Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу. Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.
	Подключаем питание. В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку. Один кабель через клеммы подключаем к болту на перекладине, а второй кабель — к талрепу снизу станины.
	Проверяем как работает. Пробуем резать пенопласт. Температуры хватает и пенопласт предсказуемо режется даже лучше, чем масло ножом.

Подведем итоги

Резак для пенопласта сможет собрать каждый человек, в распоряжении которого есть немного свободного времени и простой инструмент из домашней мастерской. Уверен, что предложенные инструкции были вам полезны, и вы сможете сделать подходящее устройство. Не забудьте посмотреть видео в этой статье, там вы найдете немало полезного.

Оценка статьи:

Загрузка...

Оставить комментарий
