Деревянные лестницы: элементы, виды, устройство

Дерево является самым распространенным материалом для изготовления лестниц на второй этаж в частных домах, коттеджах, двухуровневых квартирах, на дачах. За счет разнообразия конструкций, использования разных видов древесины, особенностей отделки и неповторимой натуральной фактуры дерева каждая такая лестница индивидуальна и способна преобразить интерьер помещения.

Деревянные лестницы отличаются экологичностью, относительно малым весом, высокими эстетическими качествами и доступной ценой. Они не дают большой нагрузки на напольные покрытия и несущие конструкции, их можно смонтировать без применения специальной техники. Дорогие лестницы из ценных пород дерева могут быть сопоставимы по весу с металлическими, но существенно превосходить их по эстетическим характеристикам.

Элементы деревянных лестниц и материал-основа

Деревянная лестница на второй этаж состоит из несущих элементов, к которым крепятся ступени, и ограждающих конструкций. Непрерывные ряды ступеней называются маршами, переходы между которыми обеспечивает лестничная площадка. Лестница может быть выполнена из одной породы дерева или из разных, в зависимости от вашего бюджета и функциональных особенностей ее элементов. Несущим конструкциям требуется высокая прочность, ступеням – устойчивость к истиранию, ограждающие элементы могут быть выполнены из декоративных пород дерева.

Дуб сочетает в себе все лучшие характеристики дорогой древесины: эстетичность, прочность, долговечность, низкая подверженность гниению, относительная легкость в обработке. По стоимости и качествам к дубовой древесине близка буковая, но она проигрывает по параметрам влагостойкости. Лестницы из дуба и бука могут стать украшением любого интерьера и выдерживать ежедневные нагрузки.

Сосна – самый доступный материал для изготовления лестниц. Это прочная древесина, которая хорошо обрабатывается. Если вам нужна простая деревянная лестница для дачи, сосна – самый разумный выбор. «Еловая» древесина для лестниц не используется, поскольку она слишком мягкая и легко подвергается истиранию.

Лиственница считается идеальным вариантом для изготовления лестниц, поскольку по твердости она сопоставима с дубом, а по стоимости более доступна. Лиственница пригодна для резных работ и дает возможность создавать эстетичные ограждающие элементы.

Если у вас высокие требования к дизайну лестницы, обратите внимание на кедр и тисс для создания перил, а также на вишню и ясень, которые по показателям твердости позволяют изготовить из них всю конструкцию целиком. Все это ценные и дорогие породы дерева, которые могут сделать лестницу на второй этаж выразительным элементом интерьера.

Несущие элементы могут быть выполнены из металла, что придаст конструкции дополнительную прочность. В этом случае ограждающие элементы могут быть коваными, что в сочетании со ступенями из ценных пород дерева сделает вашу лестницу по-настоящему эксклюзивной. Но стоит понимать, что использование любых металлических элементов приводит к удорожанию конструкции.

Виды и типы деревянных лестниц

Проектирование деревянных лестниц начинается с определения необходимой конфигурации в зависимости от особенностей дома.

Винтовые лестницы отличаются тем, что ступени располагаются вокруг центрального столба, и подъем-спуск по ним осуществляется по винтовой траектории. Такие конструкции могут значительно сэкономить пространство и стать украшением интерьера, но для постоянного использования они не очень удобны, поскольку быстро передвигаться по ним затруднительно.

Маршевые лестницы – наиболее универсальный и комфортный вариант, предполагающий расположение ступеней в ряд по прямой в виде марша. Маршевые лестницы бывают:

одномаршевые – самые простые конструкции без лестничных площадок;
многомаршевые с поворотом на 90 o – как правило, состоят из двух маршей и одной лестничной площадки, устанавливаются в просторных помещениях;
многомаршевые с поворотом на 180 o – также обычно состоят из двух маршей и позволяют одновременно сэкономить пространство и обеспечить удобный подъем.

Поворотные лестницы объединяют в своей конструкции лучшие качества винтовых и многомаршевых лестниц. Подъем по ним осуществляется непрерывно, как по винтовым, но плавно и комфортно, как по маршевым. Лестничных площадок на поворотных лестницах нет. Поворотные лестницы бывают левые и правые.

Складные лестницы – приставной вариант без ограждающих элементов. Главное для них – прочность и надежность. Обычно они используются как временные, на период ремонта или строительства.

Устройство лестниц

Немаловажный вопрос – крепление деревянных лестниц. От правильно выбранного и реализованного варианта крепления будут зависеть и внешний вид, и надежность конструкции.

Косоуры – это опорные наклонные балки, на которые сверху устанавливаются ступени с помощью пазов или накладных элементов. Деревянные лестницы на косоурах обычно делаются одномаршевыми.

Тетивы – это боковые опорные наклонные балки, между которыми крепятся ступени. Используются для маршевых и приставных лестниц.

Больца обеспечивают способ крепления лестницы, при котором одной стороной ступени крепятся к стене, а другой – соединяются стальными элементами, которые и называются больцами. Такие лестницы имеют наименее массивный вид и оставляют впечатление висящих в воздухе. Используются для маршевых лестниц.

Опорные столбы применяются для создания поворотных и винтовых конструкций, ступени крепятся непосредственно к столбу.

Одномаршевые лестницы на косоурах и тетивах при желании может изготовить даже столяр-любитель. Для остальных видов креплений необходим специалист, поскольку они требуют тщательности расчета, изготовления и монтажа конструкции. Выбирая организацию, где заказать деревянную лестницу, отдавайте предпочтение специализированным компаниям и продавцам готовых конструкций, которые оказывают услуги монтажа.

Готовое решение или лестница на заказ?

Изготовить добротную и красивую лестницу со сложными креплениями самостоятельно способны очень немногие, даже при наличии столярных навыков. Поэтому, если вы решили построить надежную, комфортную и безопасную лестницу на второй этаж, лучше обратиться к специалистам. Также можно воспользоваться недорогим и быстрым решением: купить готовую лестницу из типовых наборных элементов. Каталоги специализированных компаний предлагают огромный выбор готовых конструкций, среди которых велика вероятность найти ту, что вас устроит. Все детали деревянной лестницы при необходимости будут дополнительно подогнаны друг к другу.

Лестница на заказ изготавливается после вызова замерщика и обсуждения деталей проекта. Это более дорогой и долгий вариант, зато в результате вы получаете неповторимый, качественный и функциональный элемент интерьера. Материал для деревянных лестниц под заказ может быть точно подобран к декору помещения, в котором вы хотите установить данную конструкцию.

Поскольку самостоятельное изготовление и монтаж деревянной лестницы со сложными элементами креплений требуют серьезных навыков и умения производить расчеты, надежнее доверить работы профессионалам. Сегодня существует масса предложений от специализированных магазинов стройматериалов, где можно не только выбрать готовое решение по своему вкусу и кошельку, но и заказать изготовление деревянной лестницы «под ключ» по индивидуальному проекту. В любом случае, выбирать продавца следует внимательно, удостоверившись в том, что он предоставляет гарантию на реализуемую продукцию и готов по первому требованию предъявить необходимые сертификаты качества на нее.

СНиП на лестницы: все требования при расчетах и основные положения

При проектировании лестниц, их изготовлении и монтаже следует строго соблюдать пункты ГОСТ стандартов и придерживаться требований СНиП (строительные нормы и правила). Второй вид нормативных документов рекомендован к выполнению, но не является строго обязательным. Они разработаны, чтобы предупредить грубые ошибки при проектировании деревянных, межэтажных бетонных, винтовых, маршевых и пожарных лестниц в возводимых жилых и общественных зданиях. Опираясь на нормы СНиП строят безопасные (при спуске и подъеме) для людей, удобные в эксплуатации, не провоцирующие опасные ситуации и соответствующие правилам эвакуации жильцов объекты.

Общие положения для всех типов конструкций

Существуют основные требования к проектированию и отдельные СНиПы для каждого вида лестниц, размещаемых внутри, снаружи жилых и общественных зданий. На этапе составления проекта дома применяют именно общие нормы. Они гласят о том, что:

В зданиях, этажность которых превышает 2 этажа, основные лестницы должны иметь общий пролет;
Трансформируемые виды в качестве главных к применению в многоэтажных домах не допускаются. Их назначение — безопасный доступ к подвальным, чердачным помещениям;
У главной лестницы ширина марша зависит от ее пропускной способности:
Проход одного человека — ширина строго 0.8 метров;
Проход одновременно 2 человек — ширина строго от 1.0 метра;
Независимо от пропускной способности — лестничный марш должен иметь ширину равную (не меньше, можно больше) ширине эвакуационного выхода;

Конструкции, связывающие более 2 этажей, и поворотные лестницы проектируются, согласно ГОСТ стандартам, с шириной марша от 1.0 м, чтобы предоставить безопасный проход сразу нескольким людям;
Размеры маршей при наличии подъемников для инвалидов равны от 1.5 м;
Сооружение двух- и многомаршевых лестниц должно учитывать одинаковую ширину марша по всей высоте объекта;
Если марши по проекту будут размещены во встречном направлении друг к другу, тогда предусматривают обязательный 50 мм и более зазор между ними;
Количество ступеней должно быть нечетным — от 3 до 18. В СНиП оговорено, что людям комфортнее начинать и завершать ход с одной ноги;
Уклон лестниц различных типов рассчитывается так:
Объекты внутри дома и основные межэтажные — подъем под углом 45 0 (уклон 1:1 не более) и 26 0 40’ (уклон 1:2 не менее);
Предельное верхнее значение уклона — подъем под углом 50 0 (уклон 1:0.85);
Предельное нижнее значение уклона — подъем под углом 20 0 (уклон 1:2.75);
Приставные лестницы — подъем под уклоном превосходящем 1:0.85;
Пандусы — уклон менее 5 0 .

Читать еще: Строительство дома из газосиликатных блоков своими руками

Некоторые требования ГОСТ стандартов и СНиП пересекаются. При составлении проектов имеет значение назначение постройки. В жилых и административных зданиях требования комфорта и безопасности людей играют важнейшую роль, поэтому соблюдение СНиП рекомендовано.

Общие требования к лестничным элементам

Нормативные документы описывают и параметры лестничных элементов — ступеней, ограждений, освещения. Опираясь на СНиП, спроектировать удобный для перемещения людей вниз и вверх по маршам объект. Поэтому при составлении проекта внутренних лестниц для многоэтажных зданий с большой проходимостью их соблюдение крайне желательно. При наличии ГОСТ требований к объекту строительства нормативные документы сопоставляются. В виду того, что лестничные элементы должны быть комфортными в эксплуатации и безопасными, их размеры делают следующими:

Высота в пределах одного лестничного марша — не менее 12 см и не более 20 см. При этом разница в размерах ступеней не должна превышать 5 мм, иначе будет наблюдаться неравномерный уклон, что небезопасно при спуске. Ширина зависит от назначения строящегося здания. Если ведется проектирование лестниц для жилого многоэтажного дома, тогда ширина ступеней должна быть от 25 см (речь идет об основных межэтажных объектах). В общественных зданиях этот параметр уменьшен до 20 см. Если ступени имеют ширину 0.26 метра, тогда ее выступ должен быть равен 30 мм не более (можно меньше).

Проступь от 10 см на внутренней границе полезной ширины клиновидных (забежных) степеней. Величина проступи увеличивается до 26 см (не менее) для маршевых лестниц.

Размеры площадок рассчитываются по полезной ширине примыкающих маршей. Они должны быть не меньше. Площадка должна иметь длину равную 2 размерам среднего шага взрослого человека. Физическая величина — 1.31-1.42 метра. Если лестничная площадка расположена перед парадным входом, тогда ее длина должна быть не менее метра. При расчетах площади элемента имеет значение тип входной двери, сторона открытия створок и размеры дверного проема, особенно при использовании распашных дверей. Лестничная площадка, в сторону которой открывается створка, делается шире и длиннее, иначе взрослому человеку будет неудобно и небезопасно проводить манипуляции с ней.

Ограждения.

Согласно требованиям, при проектировании лестниц между этажами нужно предусматривать ограждающие конструкции высотой от 90 см. Шаг между балясинами перил не больше 15 см. В многоквартирных жилых домах, где основной конструкцией будут пользоваться маленькие дети, высота ограждения должна быть от 1.2 до 1.5 м, а шаг между балясинами не более 10 см. Существуют требования и для входных крылечных конструкций. Если они рассчитаны на 3 и более ступеней, тогда высота ограждения должна быть не меньше 800 мм.

Следует соблюдать и требования к освещенности основных конструкций. СНиП требуют качественной освещенности ступеней, особенно первых и последних элементов марша. При наличии оконных проемов (согласно ГОСТ, если они размещены на уровне роста взрослого человека) нужно предусмотреть их ограждение.

В видеоролике ниже детальнее рассказано о требованиях к лестничным элементам. Рассказано, почему получены именно такие размеры и значения для перил.

Проектирование и строительство пожарных лестниц

Нормативных документов, дающих рекомендации по поводу размещения и размеров пожарных лестниц не существует. Наружные конструкции описывает ГОСТ Р 53254-2009. Но поскольку они могут иметь и вертикальный, и маршевый вид, то существуют требования к их эксплуатационным характеристикам. Они следующие:

Ограждения для маршевых лестниц обязательно;
Вертикальные конструкции оснащаются ограждением, если их высота превышает 5 м;
Пожарные лестницы в жилых домах и нежилых зданиях высотой в 6 этажей и более могут иметь только маршевый тип;
Материал производства — металл. Марка стали подбирается в зависимости от климатических условий, в которых будет эксплуатироваться конструкция;
Нагрузка на ступени — от 180 кгс;
Нагрузка на ограждения — от 54 кгс;
Ширина вертикальной конструкции с учетом ограждения — от 800 мм;
Ширина маршевой — 600 мм;
Ограждения для маршевой конструкции должны иметь высоту 1 метр.

Требованиями предусмотрено и проектирование ограждений для кровель. Их высота — 60 см. Металлические элементы подвергаются испытаниям 1 раз в 5 лет. При этом испытательные нагрузки должны превышать допустимые в 7-20 раз.

Основные нормативные документы для различных типов лестниц

При проектировании рекомендовано опираться на следующие СНиПы:

II-23-81 – стальные объекты;
II-25-80 – деревянные объекты;
35-01 2001 — объекты с пандусами для инвалидов;
2.01.07-85 — описывает допустимые нагрузки на все лестничные элементы;
2.08.01-89 — проектирование жилых зданий;
2.08.02-89 — проектирование общественных зданий.

Почему так важно придерживаться рекомендованных норм и правил при проектировании лестничных элементов рассказано в видеоролике ниже.

Работа с приставных лестниц и стремянок по новым правилам

Неправильное использование лестниц и стремянок может привести к серьезным травмам. Для избежания неприятных последствий создан специальный перечень обязательных к выполнению правил и инструкций по работе с такими конструкциями. Данные правила регламентируются нормативными актами по охране труда.

Работа с приставных лестниц и стремянок по новым правилам

В организации работы с приставных лестниц и стремянок важную роль играет высота их проведения. Перед началом работ на высоте от 1,8 м сотрудники должны проходить соответствующие обучение. А во время проведения таких работ необходимо использование специальной страховочной системы, которая крепится к конструкции сооружения или лестнице.

Так, сотрудникам клининговых компаний при мойке окон с 3- или 5-ступенчатых стремянок не требуется наличие страховочных систем и прохождения обязательного обучения. Тогда как для маляров, осуществляющим фасадную покраску стен с 9-ступенчатой стремянки, наличие соответствующего удостоверения является строгой необходимостью.

При этом для работ со стремянки или лестницы на высоте менее 1,8 м в некоторых случаях также необходимо соблюдение всех требований Правил охраны труда при работах на высоте. К таким случаям относится проведение работ:

над машинами и механизмами;
над жидкостью или сыпучими материалами;
над острыми и выступающими предметами.

Использовать приставные лестницы, которые не снабжены рабочими площадками, допускается только для перемещения между ярусами здания и для работ, не требующих от работника упора в строительные конструкции.

Кроме этого, в соответствии с пунктом 155 Правил по охране труда, во время проведения работ с лестниц и стремянок строго запрещено:

вставать на последние две ступени при работе на конструкциях, не оснащенных перилами или упорами;
работать на одной конструкции более чем одному человеку;
поднимать, опускать или располагать на конструкции какой-либо груз.

Также запрещается выполнять с приставных лестниц и стремянок работы:

с использованием электрического и пневматического оборудования, а также строительно-монтажных пистолетов;
над действующими машинами, механизмами и транспортерами;
по выполнению газосварки, по газопламенной обработке, электросварке;
по натяжению проводов;
по поддержанию на высоте тяжелых деталей.

При выполнении работ с лестниц и стремянок, установленных на гладкие поверхности и невозможности ее закрепить обязательно должен быть страхующий. Работники, осуществляющие поддержку конструкции, в обязательном порядке должны иметь защитные каски.

Данные запреты регламентируются пунктом 156 Правил по охране труда. Также для использования приставных лестниц и стремянок необходимо наличие соответствующей документации, в которую должна входить специально разработанная инструкция охраны труда. Ее оформлением занимается непосредственный руководитель работ. Документ согласуется со службой охраны труда и представительным органом работников, после чего утверждается руководством предприятия. Бумага проходит регистрацию в журнале учета инструкций и предоставляется к ознакомлению персоналу.

Читать еще: Двойной брус технология строительства

Инструкция охраны труда включает в себя следующие разделы:

общие требования по охране труда;
требования по началу работу;
требования по проведению работ;
требования по аварийным ситуациям;
требования по послерабочим действиям.

Особыми правилами обладает и перенос стремянок и приставных лестниц:

конструкция должна переноситься острыми наконечниками вперед;
во время перемещения инвентаря он должен находиться под визуальным контролем сотрудника;
при переносе конструкции должно осуществляться голосовое оповещение окружающих о движении опасного груза;
при переносе инвентаря одним работником его передний край должен быть поднят вверх минимум на 2 м.

Требования к конструкции приставных лестниц и стремянок

Безопасность осуществления работ с данного инвентаря зависит и от его надежности. К характеристикам приставных лестниц и стремянок также предъявлены некоторые требования:

Конструкция должна быть максимально устойчивой, чтобы исключить возможность ее сдвига или опрокидывания. Для этого края ножек лестниц и стремянок должны быть заостренными для работы на мягких поверхностях и с резиновым покрытием для работы на ровных и скользких поверхностях.
Необходима возможность закрепления приставной лестницы на устойчивой конструкции при наличии вероятности ее падения.
Лестницы, которые приставляются к трубам и проводам, должны быть оснащены крюками-захватами для предотвращения падения конструкции от напора ветра или других воздействий.
Длина приставной лестницы должна обеспечивать возможность осуществления работ стоя на ступени, которая расположена от верхнего края на расстоянии не менее 1 м.
Длина приставной лестницы не должна превышать 5 м.
По принципу крепления ступни должны врезаться в тетивы, а не нависать над ними.

Кроме того, в соответствии с ГОСТ 26887-86 каждая конструкция должна быть снабжена табличкой со следующей информацией:

изготовитель приставной лестницы или стремянки;
марка изделия;
значение нормативной нагрузки;
номер партии или изделия;
дата производства.

Требования к параметрам изготовления таблички прописаны в ГОСТ 12969-67.

Храниться приставные лестницы и стремянки должны в сложенном виде в специально отведенных для этого местах.

Кем осматриваются лестницы и стремянки перед применением?

Как было сказано, безопасность проведения работ со стремянок и приставных лестниц зависит не только от сотрудников, их выполняющих, но и от соответствия стандартам и правилам используемых конструкций.

Надлежащее содержание и эксплуатацию оборудования обеспечивает работодатель — об этом говорится в пункте 5 Правил по охране труда работ на высоте. Все испытания конструкций проводятся в соответствии с инструкциями от производителя стремянок и приставных лестниц. Техническая документация на оборудование, в свою очередь, составляется на основании требований, которые изложены в ГОСТ 26887-86 «Площадки и лестницы для строительно-монтажных работ. Общие технические условия».

Осуществляется осмотр и испытания конструкций:

инженерами по охране труда, назначенными ответственными за безопасную работу сотрудников;
лицами, назначенными ответственными за техосмотр инвентаря.

Журнал осмотра лестниц и стремянок

Для контроля результата осмотра инвентаря все данные по завершении процедуры вносятся в журнал осмотра. В частности, документ должен содержать следующую информацию:

порядковый номер приставной лестницы или стремянки;
дату проведения испытаний;
характеристику оборудования: размеры, материал, тип;
инвентарный номер конструкции;
итоги испытания;
дату следующего испытания;
подпись лица, ответственного за осмотр и испытание приставных лестниц и стремянок.

Журнал осмотра лестниц и стремянок выглядит следующим образом:

Периодичность испытаний лестниц и стремянок

В пункте 160 правил по Охране Труда говорится о необходимости осмотра инвентаря ответственным исполнителем работ перед каждым его применением. Кроме этого, согласно пункту 41 регламента по пожарной безопасности осмотр конструкций должен производиться ежегодно, а подвергаться испытаниям инвентарь должен не реже чем 1 раз в 5 лет. В данном случае важную роль в определении сроков осмотра лестниц и стремянок играет материал, из которого они изготовлены. Так:

алюминиевые и стальные должны подвергаться проверке раз в 1 год;
деревянные — раз в 1,5 года.

В случае обнаружения технических нарушений в конструкциях после их осмотра в ближайшее после этого время проводятся испытания этих лестниц и стремянок.

После замены деталей инвентаря без окрашивания также в обязательном порядке проводится их осмотр.

Испытание лестниц и стремянок

Регулярный осмотр и проверка технического состояния оборудования проводится для того чтобы:

подтвердить химсостав и материал изготовления конструкции;
определить погрешности в размерах;
определить отклонения формы и расположения поверхностей от заданных параметров;
определить прочность, надежность, устойчивость;
определить деформации, которые остаются путем воздействия на конструкцию определенных усилий.

Для испытания металлических и деревянных конструкций их устанавливают на твердую ровную поверхность и прислоняют к опоре. Угол наклона между опорой и конструкцией должен быть равен 75°. Трехколесные лестницы предварительно полностью раздвигаются. Для проведения практических испытаний используется некоторая нагрузка. При этом принципы испытания приставных лестниц и стремянок несколько различаются.

Проверка раздвижных лестниц

Практическое испытание раздвижных приставных лестниц проходит таким образом:

для проверки прочности подъемных элементов на ступень нижнего колена крепится груз 200 кгс;
для испытания прочности несущих элементов к ним посередине по очереди на каждое колено присоединяется вес 100 кгс, после успешного проведения первого этапа испытания кгс груза увеличивают до 200.

Проверка стремянок

Для испытания прочности стремянок проводят следующие действия:

к неусиленной ступени посередине инвентаря присоединяется вес 120 кгс;
утяжелению подвергаются оба смежных колена;
если второе колено предназначено только для опоры, то подвешиваемый к его тетивам груз должен составлять 100 кгс.

Типы воздействий и точки их расположения прописаны в «Порядке испытания лестниц и стремянок».

В процессе испытаний инвентарь проверяется на:

соответствие требованиям конструкторской документации;
качество изготовления конструкции: сварочных швов, лакокрасочных покрытий;
комплектность, маркировку, упаковку;
взаимозаменяемость частей конструкции.

Соблюдения всех правил конструирования, хранения и эксплуатации приставных лестниц и стремянок является строгой необходимостью. Ненадлежащее использование инвентаря может привести к серьезным травмам работника, а несоответствующее хранение конструкций или использование инвентаря, противоречащего требованиям, может повлечь ответственность руководителя.

Строительство лестницы на второй этаж: выбор конструкции, расчёт и моделирование

Если вы решили построить свой дом из двух этажей, то от необходимости строительства лестницы вы никуда не уйдёте. Поэтому, сразу встанет вопрос – кому доверить это ответственное дело. Решение, конечно, придёт само собой, если строительство ведётся подрядчиком под ключ – ему всё логично и поручить. Но, тут есть всё-таки, варианты, учитывая, что конструкцию, дизайн и материалы выбирать лучше всего вам.

И как-то само собой возникнет диалог с собой – а может взять, да сделать это самому. Скажем прямо – это возможно, если вы привыкли всё раскладывать в голове «по полочкам» (тут, может быть, уместнее сказать «по ступенькам» или, привычнее, «по шагам»), а затем строго следовать этому раскладку уже руками.

Когда строительство лестницы своими руками уже закончено, трудно будет поверить, что не работали мастера самого высокого класса, но на чём согласны будут все – все работы должны быть продуманы заранее ещё на этапе проектирования дома

Первая и главная проблема – кому доверить

Действительно, всё гораздо проще, чем оно кажется сначала по неопытности, но требует умного подхода и понимания сути вещей.

Первая суть – выбор конструкции в принципе

Существует 5 типов лестниц, из которых вам придётся выбирать:

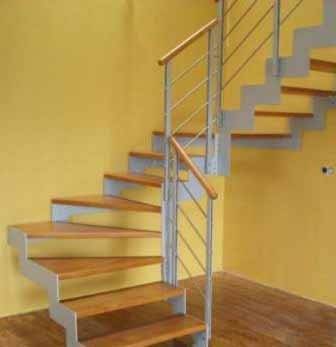

На косоурах. Это самый распространённый тип для тех мест, где нет проблем с пространством для размещения или лестница небольшая – 5-6 ступенек. Соблазнительной разновидностью косоура является – тетива, но лестницы на тетиве встречаются довольно редко, они требуют большого опыта установки и работы с тетивой.
На больцах. Другими словами, крепление ступеней производится к стене. Категорически не рекомендуется использовать этот тип, если нет уверенности в надёжности стены крепления или её толщина менее 25 см.
На обсадной трубе. По-простому говоря, это – винтовые лестницы. Такие спасут ситуацию, если вы сильно ограничены в пространстве.
Раскладные и выдвижные лестницы, или есть общий термин – чердачные. Скрытые от глаз, служебные лестницы, к которым предъявляется практически одно требование – надёжность и удобство раскладки. Они для мест, где нет резона размещать лестницу в развёрнутом виде.
Комбинированные. Это не самостоятельный тип лестниц, а комбинация нескольких технологий, обычно на больцах и трубе, или трубе и на косоуре. Естественно, что комбинация требует очень точного расчёта.

Читать еще: Строительство стропильной системы своими руками

Второе – понимание терминологии

Как видим уже из описания типа, многое основано на специальной терминологии, которой необходимо владеть идеально.

Среди наиболее важных терминов:

Косоур – конструкция из одной или двух наклонных балок, на которые и монтируются ступени. Идеальным считается наклон косоура от 30 до 45 градусов. Наклоны в 20 и 50 признаются критическими, снизу и сверху, соответственно. В первом лучше подумать о создании пандуса, во втором – винтовой лестницы.
Больцы – средства крепления ступеней, среди которых железные болты и всевозможные кронштейны.

Строительство бетонных лестниц может оказаться спасением, если лестница на открытом воздухе – по стандартам материалы для таких лестниц должны удовлетворять особым требованиям по устойчивости к неблагоприятным воздействиям окружающей среды

Основание – конструкция, которая и держит всю лестницу в виде единого целого. Косоур, больцы, обсадная труба и есть виды оснований.
Лестничный марш – этот термин, более или менее, знаком всем – часть лестницы между этажами.
Подступенок – не часто используемая специально, если конструкцией лестницы не предусмотрена, обычная доска, закрывающая пространство между ступенями.
Шаг, или высота ступеньки лестницы, включая и ее толщину.
Ширина ступени – принято делать этот размер в пределах от 25 до 30 см, то есть равным размеру стопы взрослого человека.
Балюстрада – часто используют более обиходный термин – лестничная площадка.
Балясины – тоже знакомое, но мало кем понимаемое слово, хотя это просто декор между ступенями и перилами.

Как строить лестницу на второй этаж вы бы не решили, параметры будущей конструкции вас особенно смущать своим количеством не будут – всего 4 основных

Третье и очень важное – расчёт и моделирование

Важнейшей составляющей всего этапа строительства лестницы является расчёт всех её параметров с последующим тщательным моделированием всех полученных данных, что называется, «на местности».

Расчёт

Расчёт не идёт дальше школьного курса геометрии, если вы имеете дело с прямыми маршами.

В вашем распоряжении:

размер лестницы по вертикали – проекция на ось Y;
размер лестницы по горизонтали – проекция на ось X;
рекомендуемая ширина ступени – от 25 до 30 см, выбираем, например, 28;
общепринятая общая высота ступени – 15 см., принимается, включая и высоту оформления ступени сверху.

Строим лестницу на второй этаж, да ещё и с забегающими ступеньками, это тоже возможно, а при точном и дисциплинированном подходе увеличения трудоёмкости вы практически и не заметите

Полезный совет!
В целях безопасности и достаточного проветривания всего пространства лестничного марша обязательно оставляйте расстояние в любой точке марша от ступеньки до потока наверху строго по вертикали не менее 2 метров.
Из этих же соображений безопасности с точки зрения надёжности конструкции, обеспечивайте расстояние от края косоура до параллельной линии края ступенек не менее 9 см (см.рисунок).
Именно безопасность не допускает, установку лестницы на больцах к стенам в один кирпич, не говоря уж о каркасах за гипсокартоном.

Имея эти четыре величины, не составляет труда подсчитать общее количество ступеней.

При этом в вашем распоряжении следующие возможности коррекции исходных величин:

сдвинуть точку начала лестницы внизу вперед, в сторону марша, для уменьшения ширины лестницы и количества степеней, и назад, для увеличения этих величин;
увеличить или уменьшить высоту ступени в диапазоне от 15 до 20 см, для их увеличения или уменьшения;
увеличить или уменьшить ширину ступени в диапазоне от 20 до 30 см, также для увеличения или уменьшения их количества; но считается хорошим стилем, первую и последнюю ступеньки лестницы делать чуть меньше по высоте, чем остальные, но часто расчёты сами обеспечивают такую ситуацию, поэтому не стоит от неё отказываться;
создание посередине лестничной площадки в виде более широкой лестницы, которая и соберёт в себе все накопившиеся допуски.

Стоимость строительства лестницы вы можете заметно уменьшить, если обратитесь к готовым модульным конструкциям, благо, что их огромный выбор поможет вам не ошибиться

Моделирование

Расчёт лестницы, сооружаемой самостоятельно, это всегда процесс последовательного приближения. Проведя расчёты, прикиньте полученное в реальном месте расположения конструкции. Если вас что-либо не устраивает, а сомнений не должно быть никаких, вновь обратитесь к расчётам.

Сложнее обстоит ситуация с моделированием, если лестница состоит из двух маршей. В принципе будет тот же самый, но только нужно будет привлечь этот неувядающий принцип «разделяй и властвуй». В качестве «разделителя» здесь выступит лестничная площадка между маршами. Поэтому, сначала тщательно рассчитайте параметры лестничной площадки, а потом уже приступайте к независимому расчёту двух маршей.

Дело приобретает ещё более серьёзный оборот, если лестница винтовая. Блестящий русский математик Николай Иванович Лобачевский в своей теории неэвклидовой геометрии доказал родственность и преемственность искривлённого и прямого пространств. Поэтому идея расчёта винта заключается только в том, чтобы вытянуть искривлённый марш винта или спирали в одну линию, соблюдая при этом угол подъёма.

Во всем остальном расчёт будет аналогичен. Для претворения в жизнь идеи «вытяжки» очень удобно будет воспользоваться такой компьютерной программой как AutoCAD– вы задаёте диаметр цилиндра, а это и есть диаметр воображаемой шахты вашей лестницы, и указываете высоту цилиндра, что соответствует высоте марша. Программа сама построит равномерную спираль по заданному вами же количеству витков.

А далее все очень просто – созданная спираль является отдельным самостоятельным объектом чертежа, а для каждого объекта в его свойствах даётся его длина, какую бы траекторию объект не имел. Эта длина и будет длинной марша. Зная угол, несложно получить размер проекции на ось X.

Строительство лестниц в доме, безусловно, ещё и элемент творчества, но, думается, вариант на фото уже из разряда «переборов», когда творческая мысль убежала далеко вперёд от удобства и целесообразности

Советы по строительству

Когда все расчёты проведены правильно, и они подтверждены тщательным моделированием, этап возведения не составляет большого труда и очень похож на сборку детского конструктора, но при соблюдении некоторых условий:

Во-первых, вы заранее в полном объёме подготовили весь материал для строительства.
Во-вторых, запаслись соответствующим и тщательно продуманным инструментом.
В-третьих, составили чёткий план своих действий.
В-четвертых, учли особенности возведения выбранного типа лестницы. Например, если «на обсадной трубе», то труба обязательно должна устанавливаться на более широкую подошву снизу и на несущий столб нижнего этажа.

Когда до мелочей продумана конструкция, подготовлены все комплектующие и смоделировано их расположение, начинается настоящая работа, когда строительство деревянных лестниц превращается в сборку конструктора

Полезный совет!
Не мешает знать, что промышленно выпускаемые железобетонные лестницы имеют минимальный показатель нагрузки в 3 килоПаскаля – другими словами, допускают максимальную нагрузку на квадратный метр в течение 1-ой секунды не более 3000 кг.
Это достаточно большая величина, чтобы быть спокойным при разговоре с другом посередине марша.
Но, сооружая лестницу своими руками, помните об этой характеристике и обязательно проконсультируйтесь у поставщика о допустимой нагрузке предлагаемой им модульной лестницы.
Сооружая же всё самостоятельно, единственный способ обеспечить достаточную нагрузку – всё делать с заведомым запасом и предельно тщательно.
Если древесина – то идеально просушенная, если сварка – то полная и по всему периметру стыка, если резьбовой крепёж – то закрученный с требуемым моментом.

Выводы

Скорее всего, если вы решились возводить лестницу на второй этаж своими руками, ваше участие выльется в руководство работами и уважительном перенимании опыта у более мастеровитых исполнителей, кто в этом деле уже «собаку съел». Советуем стремиться именно к этому и так и поступить.

Если же у вас чувство требовательности к себе, как к мастеру на все руки, имеет повышенный характер, то приступайте к работе с холодной и расчётливой головой. Но ни грамма сомнений в правильности своих действий, учитесь по чертежам других и внимательно переносите их на свои условия работы.

Вот блестящий пример решения проблемы «строим лестницу своими руками» – цена вопроса в умении заранее спланировать всю работу и согласовать её со всем процессом строительства

В видео в этой статье находится не менее полезная информация по оговоренной теме, смотрите!
