Как сделать утепленную отмостку вокруг дома, инструкция

Отмостка является необходимым элементом дома, и чтобы это понять, нужно выяснить – какие задачи она выполняет. К примеру, у нас есть дом на ленточном фундаменте, дожди и талый снег попадают в грунт возле фундамента и увлажняют его. Когда наступают морозы, вода в грунте превращается в лёд и расширяется, что создает морозное пучение, обладающее большой разрушительной силой.

Даже если фундамент заложен ниже глубины промерзания, касательные силы морозного пучения все равно на него действуют. То есть, мокрый замерзший грунт приклеивается к фундаменту и при пучении подымает его.

Для малозаглубленных фундаментов, утепленная отмостка является обязательной, а для заглубленной ленты и монолитной плиты желательной.

Утепленная отмостка выполняет следующие задачи:

1. Отводит влагу от фундамента.
2. Уменьшает глубину промерзания.
3. Существенно уменьшает силы морозного пучения.
4. Является дорожкой вокруг дома.
5. Уменьшает теплопотери через фундамент.

Схема утепленной отмостки

Что нужно знать перед строительством отмостки:

1. Капли, падающие с крыши, не должны попадать на открытый грунт. Площадь крыши огромная, и вся вода с этой площади должна куда-то деваться. Капли должны попадать на отмостку, стекать в дренажные лотки и отводится в траншею(дренаж) и подальше от фундамента.
2. Ширина отмостки должна быть шире кровельного свеса примерно на 20 см.
3. Стандартная ширина отмостки составляет 80-120 см. На грунтах с карстами рекомендуется делать отмостку шириной 150-300 см.
4. Толщина бетона должна быть 80-100мм.
5. Во избежание трещин, бетонную отмостку разделяют на сегменты по 2-3 метра. Это называется деформационным(температурным) швом.
6. Уклон отмостки должен составлять 3 см на метр.
7. Уровень отмостки должен быть выше, чем уровень близлежащего грунта.
8. Отмостку нельзя жестко крепить к фундаменту, так как это плавающая конструкция.
9. Вода с отмостки должна сливаться в дренажные трубы.

Рекомендуем делать отмостку шириной именно 120 см, так как листы ЭППС имеют такую ширину, и не придется их подрезать.

Утепленная отмостка и цоколь фундамента

Этапы строительства утепленной отмостки:

1. Сперва нужно произвести вертикальную гидроизоляцию ленты фундамента.
2. Далее утеплить ленту фундамента снаружи листами пенополистирола толщиной 50 мм.
3. Вокруг дома убирается вся трава и плодородный слой земли, который обычно составляет 20-30 см.
4. Далее засыпается слой песка, толщиной 20-35 см, проливается водой и хорошо трамбуется, к примеру, виброплитой или виброногой.
5. Далее слой песка тщательно выравнивается.
6. Требуемый уклон лучше организовать при помощи песка, чтобы толщина бетона была везде равномерной.
7. Выравнивать плоскость и уклон песка можно правилом по деревянным направляющим или маякам.
8. Далее укладываете листы ЭППС на песчаное основание.
9. Соблюдайте зазор в 5 мм между листами, и заполните зазоры монтажной пеной.
10. Затвердевшая выпершая пена срезается ножом.
11. Далее выставляется съемная деревянная опалубка, которая будет удерживать бетон и работать как направляющая для правила.
12. Опалубку нужно качественно зафиксировать, забив колышки в землю для подпорки.
13. Далее на листы утеплителя укладывается армирующая сетка диаметром прутка 5мм и ячейкой 100 на 100 мм. Нахлест 20 см.
14. Арматурная сетка укладывается на камешки, которые приподнимают ее на 3-4 сантиметра, создавая защитный слой бетона.
15. Последним этапом является заливка и уплотнение бетоном марки М200-М250, который можно изготовить самостоятельно, или заказать готовый бетон на заводе.

Чтобы бетон не пересыхал, первые семь дней бетон нужно проливать водой, а еще лучше накрыть пленкой.

Отметим, что если не предусмотреть в отмостке компенсационные швы, трещины в бетоне практически неизбежны. Отсутствие утеплителя под отмосткой также существенно увеличиает вероятность трещин.

Есть два варианта выполнения швов:

• При помощи тонких деревянных перемычек в отмостке.
• Нарезанием швов в бетоне болгаркой с диском по бетону.

Сегменты отмостки делятся на участки по 2-3 метра, а швы заполняются гибкими герметиками.

Состав бетона для отмостки — М250

• 1 ведро цемента М400
• 2 ведра песка
• 4 ведра щебня фракции 5-25
• 0.6-0.7 ведра воды.

Стоит отметить, что песок может быть влажным, и тогда количество добавляемой воды в бетон придется уменьшать. Для более пластичного (жидкого) состояния, добавляйте в бетон пластификатор. Более правильно будет смешивать пластификатор с водой, и уже потом добавлять к сухим компонентам (щебень, песок, цемент).

Старайтесь избегать лишней воды в бетоне, так как она уменьшает марочную прочность.

Утепление фундамента напыляемым пенополиуретаном

Утепленная отмостка, видео

Как сделать утепление отмостки

Отмостка — весьма важный элемент в конструкции дома, который предусматривается почти всеми проектами частных домов. Также многие проекты требуют применение утеплителя под отмосткой. При этом стоимость такого строительства отнюдь не маленькая. Зачем предусматриваются «лишние» элементы и расходы?

Многие люди не видят очевидной необходимости в самой отмостке и тем более в ее утеплении — бытует мнение, что лучше сэкономить денежку. Рассмотрим подробнее, зачем эти конструкции проектируется, как они правильно выполняются, какие особенности должны быть у этого сооружения.

Предназначение отмостки

Отмостка – ленточная конструкция, прилегающая к стенам дома, с виду похожая на тротуар. Она защищает фундамент и грунт от сточной воды. Если не будет водосточной системы и отмостки, то осадки со всей площади дома попадут под фундамент. Но намоченный фундамент и плывущий грунт — не лучшая основа для дома. Экономя водостоком и отмосткой мы рискуем самим домом.

Ситуация усугубляется с наступлением морозов. Мокрый грунт при замерзании вспучивается, происходят значительные подвижки грунта, именуемые морозным пучением. Фундамент и стены от этого разрушаются.

Зачем нужно утепление

Проложив утеплитель вдоль дома по периметру, мы предотвращаем замерзание грунта непосредственно возле дома, поэтому влияние морозного пучения грунтов уменьшаются значительно.

Рассмотрим другой важный нюанс. Согласно норматива СНиП мы имеем право не закладывать фундамент ниже уровня промерзания грунтов, если предприняты мероприятия предотвращающие промерзание грунта.

Утепление отмостки и является таким мероприятием.

С фундаментом мелкого заложения

С теплоизолированной отмосткой, мы можем не закладывать фундамент очень глубоко, а применить фундамент мелкого заложения с утеплителем.

Расчетная глубина его заложения — 0,4 метра, но она может корректироваться состоянием грунтов и конструктивными особенностями. С ростом глубины ширина полосы теплоизоляции существенно уменьшается.
Подробней — как рассчитать утепление отмостки и фундамента, как разместить утеплитель

Утепление отмостки — весьма важное мероприятие, которое дает возможность в некоторых случаях применять удешевленную конструкцию фундамента согласно проекту. Мероприятия обеспечивают устойчивость, целостность конструкций дома на весь срок эксплуатации.

Какой утеплитель для отмостки применить

Для утепления отмостки необходим прочный утеплитель, который не впитывает воду. «Вечное» пеностекло, весьма хрупкое, и при небольших подвижках грунта может быть разорвано с образованием мостиков холода.

Поэтому почти всегда применяется экструдированный пенополистирол. Он практически не впитывает воду и обладает достаточной эластичностью, упругостью, чтобы находиться в грунте и выдерживать нагрузки, которые воздействуют на тротуар.

Если существует возможность продавливания тротуарной плитки наездом автомобиля, то слой пенополистирола дополнительно защищают сверху бетонной армированной плитой.

Ширина полосы утепления

На какую ширину должен быть утеплен грунт по периметру дома? Самое простое решение — применить правило равных сторон.

Ширина полосы утепления вокруг дома должна быть равна или больше глубине промерзания грунтов в данном районе. Но только в том случае, если утеплитель располагается на уровне земной поверхности.

Для южных районов ширина отмостки (гидроизоляционного слоя) обычно не менее 1-го метра, по условию недопущения доступа воды к фундаменту или шире на 30 см, чем свес кровли.

Для северных районов ширина утепления делается по глубине промерзания, например 1,5 метра, а покрытие отмостки выступающее из грунта, может быть и узким — не шире 1,0 метра.

Заглубление теплоизоляции

Но утеплитель можно закладывать и глубже, — на уровне подошвы фундамента, — для фундаментов мелкого заложения. В последнее время проведены научные изыскания и определены методики расчета ширины и толщины утеплителя отмостки. Теплоизолятором предотвращается промерзание, морозные пучение и создаются условия для строительства весьма экономичных фундаментов с мелким заложением.

Толщина экструдированного пенополистирола для отмостки определяется расчетом в проекте. Но на бытовом уровне не редко принимается для южных регионов с мягкими зимами 5 см, для умеренного климата, там, где мороз зимой может быть не маленьким — не менее 10 см, для предотвращение смерзания грунта на пиках отрицательных температур.

Важно — возле углов здания укладывается полуторная толщина утеплителя на ширину полосы не менее 1,5 метра от угла. Ширину также увеличивается (ширина и толщина определяются проектным расчетом, если такой имеется…)

Варианты покрытий

Отмостка должна обеспечивать сток воды от фундамента дома на кольцевой желоб и далее к месту водосбора. Дешевые покрытия выполняются из армированного бетона.

Но они испытывают повышенные нагрузки от сдвижения грунта и нередко разрушаются. Другие отмостки выкладываются из тротуарной плитки или камня.

Конкретная конструкция определяется проектом. Но можно утверждать, что утепление отмостки всегда находится под защитным слоем из бетона или плитки (камня) на толстой подсыпке, а также под слоем водоупорного материала, располагается на выравнивающей подсыпке из песка и утрамбованном с помощью щебня грунте.

Если применяется бетон, то уклон в 3% от стены может формироваться самим бетонным покрытием. Если применяется плиточная укладка со швами просыпанными песком, то утеплитель и гидроизоляция укладываются на подсыпку с уклоном 3 — 5% от стены дома.

Конструкция

Листы пенополистирола укладываются в два слоя со смещением швов между слоями на утрамбованный песок, без оставления зазора с утеплителем на фундаменте. Закладывается с уклоном от здания и покрывается гидроизолятором, сверху — песчаная засыпка.

При закладке теплоизолятора на уровне подошвы фундамента (технология строительства утепленного фундамента мелкого заложения) засыпку утеплителя только мелкими песком, без крупных включений, которые бы могли повредить материал точечным сдавливанием.

Важно обеспечить также наличие между покрытием отмостки и цоколем деформационного шва 1,5 см, который должен плотно заполняться сжатым водоупорным утеплителем. Часто применяется экструдированный пенополистирол.

В общем, утепление отмостки не представляет особой сложности, может быть выполнено самостоятельно, но оно должно сочетаться с конструктивно-инженерными решениями по утеплению и обеспечению устойчивости всего фундамента.

Надо ли утеплять отмостку и когда?

Статьи по теме

Отмостка вокруг дома – правильная технология устройства

Ленточный фундамент под деревянный дом

Ошибки при возведении фундамента

Технология строительства плитного монолитного фундамента

Бетонная полоса на земле по периметру дома — это отмостка фундамента.

Она прилегает к цоколю и защищает основание от разрушения дождями и талым снегом. Но еще больший вред фундаменту приносит грунт после промерзания, особенно, если он пучинистый. В таком случае необходимо провести утепление отмостки, оно помогает увеличить срок эксплуатации основания и дома. Цель работ — защитить фундамент от деформаций, не дать воздействовать холоду на него и на цокольный этаж. Однако не всем зданиям это необходимо.

Схема мягкой щебневой отмостки Схема отмостки из тротуарной плитки Схема цементно-наливной отмостки

Когда надо утеплять отмостку?

Не всем строениям без исключения требуется утеплять отмостку. Решение принимают при наличии хотя бы одного условий из двух:

• дом стоит на мелкозаглубленном фундаменте,
• есть цокольный этаж, который отапливается зимой.

Если дом не имеет цоколя и стоит на фундаменте глубокого заложения, утепление отмостки не делают. В этом просто нет необходимости. При положительном решении работы проводят при условии, что уже сделаны гидроизоляция и утепление самого фундамента.

Ширина отмостки

Стандартно принято делать ширину периметра от цоколя не менее 60 см. Но здесь надо учитывать ширину карниза крыши. Отмостка должна быть шире него на 20 см. Максимальная ширина утепленного периметра — 100 см. Ее выбирают в случаях, когда дом построен на рыхлых, пучинистых грунтах. Данные параметры указываются в проекте на дом, но работы выполняют лишь по окончании строительства. Именно поэтому утепление отмостки можно сделать вокруг любого старого здания. Часто его выполняют во время капитального ремонта дома.

Технология работ: подготовка грунта

• Сначала снимают верхний слой грунта на глубину 20 см. Его ширина должна быть на 10 см больше, чем ширина готовой отмостки. Следует соблюдать уклон 10º для бетона и 15º для камня. Так делают в средних и южных широтах. На Севере глубина траншеи составляет 40 см, а уклон во внешнюю сторону может достигать 45º.
• Устраивается дренажная подушка из песка толщиной 10 см. В северных широтах обязательно, а в остальных по желанию, на песок настилают геотекстиль. Он не даст песку забить отверстия дренажной трубы, если ее монтаж предусмотрен под землей. Если ее не будет, по внешнему краю отмостки надо предусмотреть специальную канавку для стока вод.
• На следующем этапе на геотекстиль или прямо на песок насыпают мелкий щебень. Величина зерна 1-2 см. На него укладывается армирующая сетка. Затем по внешнему краю траншеи устанавливается съемная опалубка из строительной доски.

Какой утеплитель выбрать?

Настало время укладывать утеплитель. Современные материалы позволили проводить работы качественно и быстро. Наиболее эффективное утепление отмостки получается экструдированным пенополистиролом и пенополиуретаном. В первом случае используют плиты утеплителя, во втором — материал распыляют. Такой способ экономит время, но требует применения специального оборудования и проведения работ квалифицированным работником. Сам домовладелец может достаточно быстро утеплить землю по периметру дома экструдированным пенополистиролом в виде плит.

Почему выбирают экструдированный пенополистирол?

Технические характеристики данного утеплителя сделали его наиболее подходящим для утепления автотрасс, железных дорог, взлетных полос аэропортов. Им изолируют ледовые арены, холодильники, а также стены, кровли, отмостки, цоколи. Материал имеет наиболее цельную структуру по сравнению с другими пенопластами. Эксплуатируется при температурах от -50ºC до +75ºC и выдерживает более 1000 циклов перепадов температур.

Стандартные размеры плит данного утеплителя:

Работы по утеплению

Сначала делают утепление цоколя приклеиванием плит специальным клеем. Дополнительно используют саморезы со шляпками зонтичного типа. Для цоколя плиты располагают вертикально. По окончании работ переходят на отмостку. Плиты экструдированного пенополистирола располагают на армирующей сетке вдоль дома. Стандартно выбирают толщину материала 50 мм.

Если грунты пучинистые и/или дом находится в регионе с суровым климатом, следует класть 2 слоя пенополистирола. В таком случае стыковочные швы 2-го слоя должны быть смещены относительно швов первого ряда. Сверху плит также укладывают арматурную сетку. При этом надо сделать так, чтобы сетка не лежала непосредственно на поверхности плиты. Это обеспечивается прокладкой прутьев арматуры с шагом 60-70 см. Направление прутьев — от дома к участку.

Цоколь так же затягивается армирующей сеткой. Последний этап работ — заливка утеплителя бетоном М200-М400. Следует выдержать положенное время для его твердения — 28 дней. Если работы выполняют летом, бетон постоянно смачивают водой и накрывают пленкой, чтобы избежать слишком быстрого испарения влаги.

Делаем отмостку правильно

Тренд на энергоэффективность в сегменте малоэтажного и промышленного строительства с каждым днем набирает обороты. Собственники загородного жилья больше не желают отапливать улицу, поэтому еще на этапе проектирования тщательно продумывают все детали строительства. Утепленная отмостка является неотъемлемой частью энергоэффективного коттеджа. Она защищает фундамент от разрушительного воздействия влаги, выводит изотерму холода за пределы фундамента, предохраняя конструкцию от действия сил морозного пучения.

Технология обустройства отмостки достаточно проста и понятна. Перед тем, как приступить к работам, следует определиться с типом будущей отмостки. Она бывает мягкой и жесткой, различается по типу финишного покрытия. В первом случае в качестве верхнего слоя используется гравий, газон, во втором – плитка, брусчатка.

На первом этапе важно определиться с глубиной и шириной отмостки. Они зависят от целого ряда параметров: типа строения, уровня грунтовых вод, типа грунтов.

Чаще всего ширина отмостки равна ширине свеса крыши плюс 20 см. При пучинистых грунтах ширина отмостки должна соотносится с глубиной промерзания в регионе. Такая ширина позволяет уменьшить толщину утеплителя.

Глубина отмостки также зависит от вида грунтов. При пучинистых грунтах (глинистые грунты, пылеватые супеси, суглинки и т.п.) рекомендуется делать выемку около 40 см, убирая плодородный слой и часть пучинистого грунта. На подготовленную по периметру траншею укладывают песчаную подушку, формируя уклон от дома в диапазоне 2-5%.

Песчаная подушка укладывается слоями по 5-10 см, при этом каждый слой следует тщательно увлажнить и протрамбовать.

После того, как песчаное основание готово, наступает очередь утепления. В качестве утеплителя лучше всего подходят плиты экструзионного пенополистирола. Этот материал не боится влаги, имеет практически нулевое водопоглощение, выдерживает нагрузки и отлично сохраняет тепло.

Плиты утеплителя укладываются на песчаную подушку с соблюдением уклона от дома. Благодаря L-кромкам плиты XPS формируют непрерывный слой теплоизоляции без зазоров и мостиков холода.

Дополнительная фиксация плит утеплителя не требуется.

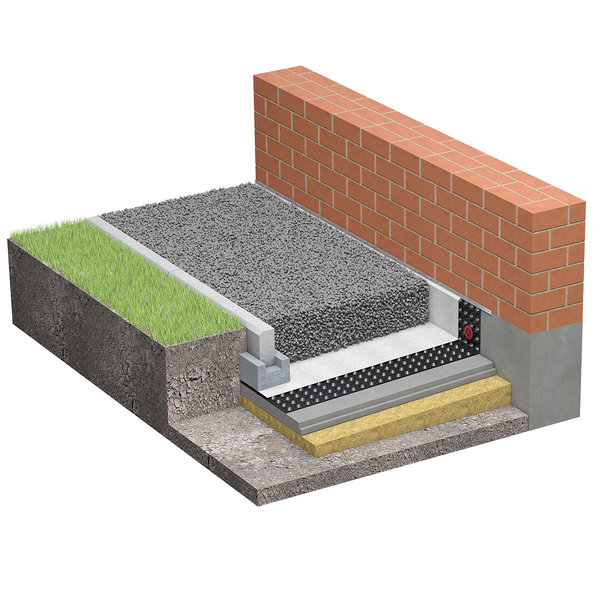

Следом за слоем теплоизоляции идет дренажный слой. Для эффективного отвода воды от дома поверх плит экструзионного пенополистирола и с заведением на цоколь около 10 см укладывается дренажная профилированная мембрана PLANTER Geo.

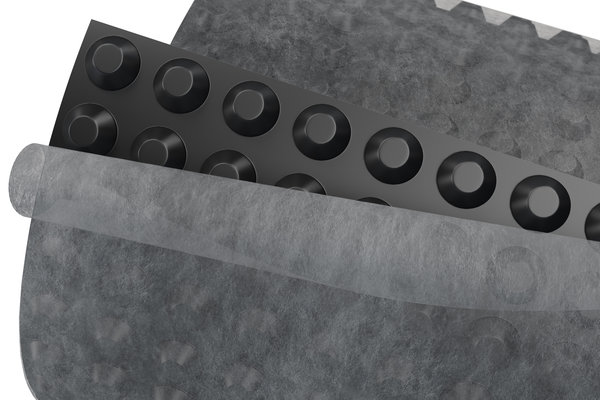

Мембрана, выполненная из полиэтилена высокой плотности, не пропускает воду, устойчива к прорастаниям корней, но самое важное – обеспечивает беспрепятственный отвод воды от фундамента. Поверхность мембраны состоит из выступов, к которым прикреплен слой термоскрепленного геотекстиля.

По каналам, образованным выступами, вода уходит и не задерживается возле фундамента. При этом геотекстиль выполняет функцию фильтра, пропуская только воду и задерживая частицы песка и грунта. Это особенно актуально при устройстве мягкой отмостки.

Отмостка, вымощенная плиткой, легко пропускает воду сквозь швы, вода постепенно вымывает песок из-под плитки, которая впоследствии проседает. Профилированная мембрана со слоем геотекстиля задерживает песок, пропуская только воду.

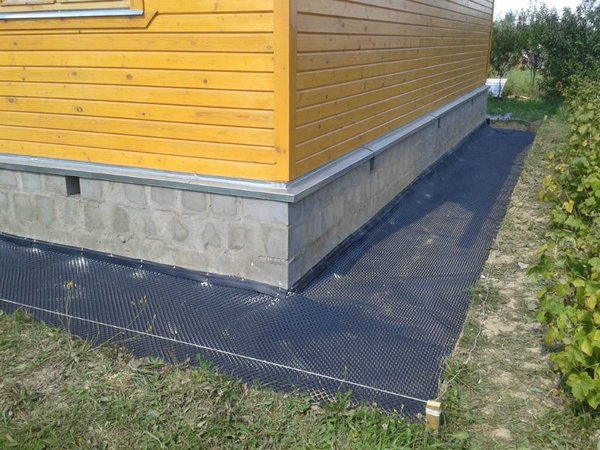

Рулоны мембраны раскатываются поверх плит XPS шипами вверх, укладку нужно производить с нахлестом 100-120 мм, это примерно 4 выступа. Нахлесты мембраны необходимо склеить самоклеящейся лентой PLANTERBAND, нахлесты геотекстиля также соединяются клейкой лентой.

К поверхности цоколя мембрана крепится механически при помощи пластиковых крепежей.

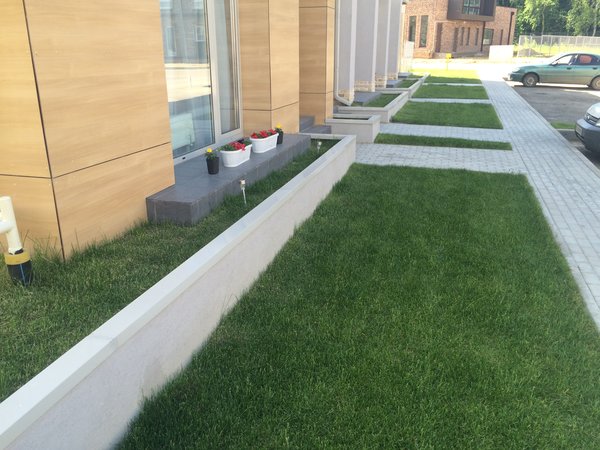

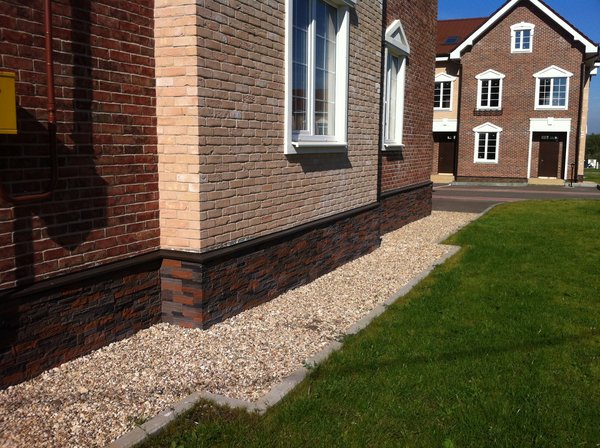

Завершает устройство отмостки финишный слой – гравий, газон, плитка или брусчатка. Отсыпка гравия производится непосредственно на мембрану. Перед укладкой рулонного газона устраивается грунтовый слой. Для укладки плитки либо брусчатки сверху мембраны следует сделать песчаное основание.

Устроенная по всем правилам отмостка прослужит не один десяток лет, сохранит фундамент от деформации и трещин, вызванных действием сил морозного пучения. К тому же утепленная отмостка надежно предохраняет дом от теплопотерь, экономя таким образом затраты на отопление.

Утепленная отмостка: как сделать своими руками

Есть ли смысл утеплять отмостку, если дом зимой не отапливается? Спасет ли это от действия сил морозного пучения и от разрушения фундамента? Участник нашего портала с ником Papahomi теперь убежден: утепление отмостки и цоколя обязательны всегда, если речь идет о мелкозаглубленном фундаменте на пучинистых грунтах. И это – независимо от наличия цокольного этажа или подвала.

Такое убеждение продиктовано нашему пользователю опытом, сыном трудных и довольно дорогостоящих ошибок: по фундаменту пошли трещины, и ему пришлось переделывать отмостку, которая сначала была сделана без утепления.

На примере этой печальной истории мы подробно рассказываем, как правильно сделать утепление отмостки МЗЛФ и цоколя.

1—грунт, 2—геотекстиль 2м, 3—песок с уклоном, 4—1/2 труба асб. цемент диаметр 100, 5—экструдированный ППС 80 мм (2 слоя 50+30 с перекрытием стыков), 6— металл сетка сварная с толщиной проволоки 3мм, 7—профилированная мембрана с повышенной способностью водоотведения, размеры 1,5м*20м, 8—щебень, 9—пеностекло 400*475*60, 2 слоя, 10—цоколь

Пирог утепленной отмостки: решение, предложенное участником форума с ником Vpenkov. Но здесь еще ливнёвка в отмостке по всему периметру, если неактуально, то пункты 4 и 6 убираем.

Содержание:

• Утепленная отмостка своими руками
• Как правильно сделать утепленную отмостку
• Правильный пирог утепленной отмостки
• Нужно ли утеплять отмостку
• Варианты теплой отмостки от участников FORUMHOUSE

Пирог мягкой отмостки

Наш пользователь с ником Papahomi построил брусовой дом на МЗЛФ 10х12м: лента 40х80 на тридцатисантиметровой песчаной подушке, заглублена от 10-40 см (из-за уклона).

Не утепленная мягкая отмостка для отвода воды от фундамента была сделана спустя год.

Остановился на мягкой отмостке, как на более ремонтопригодной, да и косяков с бетонной всплывало у народа в то время много.

Конструкция отмостки была сделана из нетканого геотекстиля плотностью 200, геомембраны с прижимным профилем, щебня фракции 20-40 и крупнозернистого песка.

На первом этапе по периметру фундамента вынули грунт на глубину 20 см. Так как эта отмостка должна была еще работать дорожкой, то в местах с «оживленным движением» ее ширина 140 см, а в остальных – 120.

По периметру выкопанного корыта устроили канавку глубиной в штык лопаты и задали ей уклончик в сторону естественного понижения уровня земли.

Уплотнив грунт, песком сделали уклон в направлении от дома к канавке. Песок пролили и утрамбовали. Обычно в этом месте пирога мягкой отмостки кладут геотекстиль, но Papahomi это пропустил: у него плотный материковый грунт, и за эти годы «ничего не осело». Можно было даже обойтись без песка, просто срыв грунт под уклоном.

На песок уложили мембрану и прижимным профилем прикрепили к фундаменту. Для этого на всем протяжении фундамента через каждые 30-40 см сделали отверстия и закрепили профиль дюбель-гвоздем. С одной стороны мембрана с нахлестом в 15 см легла на фундамент, а с другой – в дренажную канавку.

Канавку застелили геотекстилем и засыпали щебнем.

На мембрану засыпали песок (проливая и утрамбовывая).

На песок уложили еще один слой геотекстиля, а сверху щебень.

В итоге получилось вот такое основание, на которое планировалась брусчатка.

Отмостка прослужила всего два года, и вот по двум сторонам фундамента пошли мелкие вертикальные трещины.

К счастью, до укладки брусчатки на отмостке руки так и не дошли, но все равно, на переделку и утепление отмостки вместе с цоколем ЭППС потребовалось много времени и денег.

Как сделать утепленную отмостку

В работе над схемой утепления Papahomi опирался на работу ФГУП «НИЦ Строительство» «Применение теплоизоляции из плит полистирольных вспененных экструзионных при проектировании и устройстве мелкозаглубенных фундаментах на пучинистых грунтах».

Я делал так: в периметре крыльца и террасы сплошное утепление земли в один слой 50мм, утепление ленты фундамента только со стороны дома. По наружным углам — в 2 слоя на расстояние 1,2м от угла в обе стороны (100мм).

При выборе ЭППС наш пользователь руководствовался одним критерием: производитель должен быть известным и крупным, это дает уверенность в качестве.

Перед приклейкой на цоколь Papahomi зашкуривал ЭППС ножовкой с обеих сторон. Самостройщики нередко пренебрегают этой операцией, но именно она обеспечивает хорошее сцепление утеплителя и клея-пены. Клей лучше не экономить.

После приклейки материал крепился на грибки 120 мм. Впоследствии участники нашего форума указали умельцу на ошибку: у него на квадратный метр материала ушло 6-7 дюбелей, а надо 10-12 штук.

Сначала Papahomi обклеил ЭППС цоколь. На грунт он укладывал материал с небольшим уклоном от дома и приклеивал к ЭППС на цоколе. Листы на грунте крепились встык к листам на цоколе, под торец они не заводились.

На утеплитель прижимным профилем к цоколю крепилась мембрана.

Планку крепил прямо на утеплитель дюбель-гвоздями. Прижимается нормально. Под планкой можно оставить небольшой припуск мембраны, чтобы при засыпке ее не вырвало из-под планки.

На мембрану насыпался слой песка, потом – геотекстиль и сверху щебень.

Как сделано водоотведение

Для отвода воды от отмостки по ее периметру мастер вырыл наклонную канавку и застелил полосой геотекстиля, так, чтобы один конец немного выступал над землей, а другой заходил на уклон отмостки под ЭППС примерно на 30 см. На геотекстиль в виде желоба он уложил полосу баннера так, чтобы тот перехлестывал мембрану отмостки.

Мудрить с баннером пришлось из-за широкой отмостки. Если бы она была узкой, можно было просто опустить мембрану в канавку и сделать желоб для воды из нее.

У меня отмостка равна длине листа ЭППС 1,2 м, поэтому ширины мембраны 1,5 м на желоб мне не хватило.

В желоб из баннера наш участник установил трубы ливневки, насыпал защитный слой песка 5 см, чтобы щебень не прорывал мембрану, на него — геотекстиль и слой щебня.

Вода стекает по мембране, попадает в канаву, и по ней отводится от дома подальше.

Нужен ли в этом пироге щебень?

Вся вода с крыши по трубам будет удаляться в канаву за пределами участка. Как показала проверка гидроуровнем, для этого хватит естественного уклона участка до канавы.

Трубы укладывал с уклоном 2-3 см/п. м., чтобы выйти на глубину канавы. Всего сделал 2 ветки отвода в канаву — с правого и левого скатов крыши по отдельным магистралям.

Для водоотведения не обязательно использовать рыжие трубы, как на фото – вполне достаточно гибких двухслойных: они легко режутся простым ножом, проще монтируются и, кстати, стыкуются со стандартными рыжими.

После утепления периметра наш пользователь оштукатурил цоколь и загрунтовал штукатурку, чтобы закрыть поры штукатурно-клеевой смеси.

Следующий этап – брусчатка. Выбрали самый бюджетный вариант, расцветку в тон основным цветам дома.

Предвидя возможные вопросы о пироге под брусчаткой докладываю: щебенка 20-40, расклинцовка щебнем 5-20 и песком, геотекстиль, песок мытый 4 см, брусчатка. Естественно, послойная аккуратная трамбовка виброплитой.

На схемах, которыми наш пользователь руководствовался, разрабатывая схему отмостки, показано, что утепление должно проводиться проводится на уровне подошвы фундамента. В данном случае утепление получилось на 15-20 сантиметров выше. Неполное заглубление будет компенсировано шириной теплоизоляционной юбки, которая больше рекомендованной.

Мне было уже проблематично ковырять вглубь.

Нужно ли утеплять отмостку

В теме Papahomi ожидаемо разгорелся спор, может ли утепление отмостки предотвратить морозное пучение грунта, если дом зимой не отапливается: технология пришла к нам из Канады, Швеции, Финляндии, а в этих странах понятия «летняя дача» нет вообще, дома отапливаются круглый год.

Большинством голосов сошлись на том, что да, утеплять надо.

Если брать конкретно мои условия (низкий уровень грунтовых вод), то утепленная отмостка не даст попасть дождевым и талым водам под фундамент, таким образом значительно уменьшив силу морозного пучения грунта.

Морозное пучение срабатывает при одновременном наличии под лентой двух факторов: воды и промерзания. Гарантированное устранение одного из них позволит избежать пучения грунта под фундом.

Первоначально было от фундамента было сделано неполное водоотведение, и верховодка поступала к ленте по глиняному пласту. Исключив промерзание утеплением отмостки и цоколя, и улучшив водоотведение, наш пользователь уверен, что с морозным пучением под фундаментом он больше не встретится. К счастью, такие трещины в фундаменте не критичны для деревянного дома – вот по стенам блочного уже пошли бы трещины.

Варианты утепления отмостки

Посмотрим еще на несколько вариантов теплой отмостки от пользователей нашего портала.

Druzhnyi сделал теплую отмостку ещё в 2013 году, и до сих пор «никаких пучений нет». Единственное: как-то раз он просыпал всю отмостку пескосмесью. Еще момент: мембрана расстелена на всю ширину, на два метра.

Вот вариант отмостки нашего участника с ником ArtBern

Фундамент — плита, под плитой ЭППС 10 см. Дренаж на расстоянии 120 см, глубина 50 — 80 см. Утепление цоколя — зашкуренный ЭППС. В стык листов ЭППС уложил трубный утеплитель, песком выровнял основание для ЭППС отмостки. Везде выдерживаем уклон. Песок с трамбовкой и проливкой, основание под сухую смесь. Углы, выводы ливневки за пределы отмотки.

Ddg26 сделал утепленную мягкую отмостку для бани.

Получилось вот такая мягкая отмостка для бани и слив заодно. Пенополистирол, может, и зря положили, но тут уж кто как.

Выводы

После этой истории наш пользователь убежден, что:

• утеплять фундамент надо сразу при его заливке;
• теплую отмостку нужно делать сразу же, в первый год.

В моем случае фунд продержался три зимы и треснул. Не хотите экспериментов, делайте сразу после заливки.

На FORUMHOUSE можно больше почитать по теме устройства отмостки мелкозаглубленного фундамента, познакомиться с инструкцией по обустройству утепленной отмостки с экструзионным пенополистиролом (XPS). Узнайте, каким должен быть правильный пирог теплой отмостки. Посмотрите наше видео про утепление цоколя и отмостки XPS.
